Представленная на рис.1 схема подготовки питательной воды в промышленных котлоагрегатах, в соответствии с компоновкой отечественных разработчиков включает емкость 1 исходной технической воды, насос 2 технической воды, пароводяной инжектор 3 технической воды, узел 4 химводоочистки, водный экономайзер 5 тепла уходящих продуктов сгорания с дымососом 6, вакуумный деаэратор-сепаратор 7, укомплектованный паровым инжектором 8 выпара и пароводяным инжектором 9 деаэрированной воды, емкость 10 питательной воды, насос 11 питательной воды, пароводяной сверхзвуковой инжектор 12 питательной воды, обеспечивающий температуру и давление, регламентируемые котловой воде, работающий в автономном режиме по отношению к насосу 11.

Комплекс пароструйной подготовки питательной воды котлоагрегата работает следующим образом. Исходную техническую воду с температурой 8ё12°С из емкости 1 подают в пароводяной инжектор 3 (при необходимости, используя насос 2 технической воды). Активной струей пара котлоагрегата при давлении 3ё5 ати и температуре 140ё160°С транспортируют и нагревают воду до 30ё35°С и производят ее химическую очистку на узле 4, после чего направляют в водяной экономайзер 5, где охлаждая уходящие продукты сгорания топлива до температуры 110ё130°С, нагревают до температуры 70ё90°С и подают в вакуумный деаэратор-сепаратор 7, где производят вакуумную деаэрацию химочищенной воды при давлении 0,05ё0,5 ати с выводом в атмосферу продуктов выпара через пароводяной инжектор 8, транспортируют через инжектор 9 деаэрированной воды в емкость 10, откуда ее перекачивают насосом 11 питательной воды или пароводяным инжектором 12, работающим во сверхзвуковом режиме на паре, генерируемом котлоагрегатом и трубную систему потока.

Располагаемое давление греющего насыщенного пара 3ё5 ати.

Годовой экономический эффект составил 30ё40 тыс. рублей.

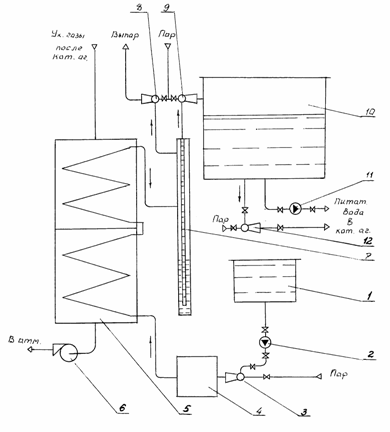

Рис.1. Пароструйная технология снижения энергии на перемещение, нагрев, деаэрирование питательной воды котлоагрегата.

.
