При использовании вторичных энергоресурсов в котельных агрегатах, а также для санитарной очистки газовых выбросов с целью повышения экономичности и интенсификации тепломассообмена, установка снабжена по меньшей мере одним дополнительным оросителем, поверхность нагрева выполнена из двух секций, между которыми установлен дополнительный ороситель, а циркуляционный контур заведен в газоход и размещен под оросителями.

Контактный теплообменник работает следующим образом. Продукты сгорания после высокотемпературных поверхностей нагрева котлоагрегата при температуре 120-190°С и влагосодержании 90-100 г/куб.м в газоходе 1 (см.рис.1) подают на ороситель 2, на оросительных соплах эжектируют орошающей водой, подаваемой под давлением 2-3 ати циркуляционным насосом 9 по контуру 4 и в турбулентном закрученном потоке, содержащем пылеобразную и капельную влагу, подают на секцию 8 поверхности нагрева 3, в которой циркулирует вода, например, с начальной температурой 10°С. Проходя в межтрубном орошаемом пространстве через поверхность нагрева 3 продукты сгорания отдают тепло воде, циркулирующей в трубах секции 8. При этом продукты сгорания охлаждаются с выделением конденсата водяных паров. Конденсат водяных паров вместе с орошающей водой и продуктами сгорания по мере движения через ряды труб секции 8 теряет свою закрученность и отвесно перемещается на входные торцевые отверстия сопел оросителя 7.

В оросителе 7 газожидкостной поток эжектируют оросительными соплами и в вихреобразном состоянии направляют на секцию 6 поверхности нагрева, где происходит последующий теплообмен в условиях интенсивного орошения и повышенных перепадов температур. Охлажденные дымовые газы при температуре 40-60 °С после секции через сепаратор 10 капельной влаги выводят в атмосферу. Избыточную от орошения воду, накапливаемую в сборнике 5, направляют к потребителю тепла и на поверхность нагрева.

Достигаемая тепловая мощность на котолоагрегате ДКВР-6,5/13 0,69 Гкал/ч.

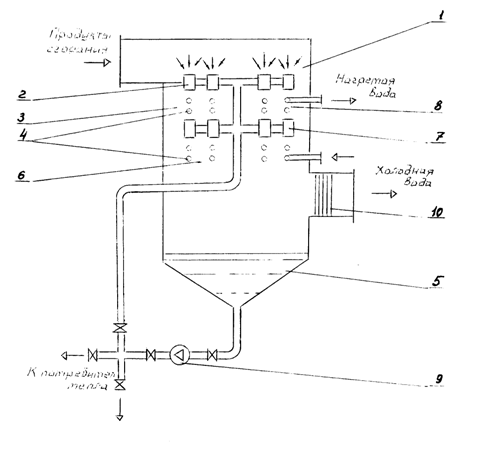

Рис. 1. Контактный теплообменник
