Устройство содержит средство для выборки ленты 1 (см.рис.1) из таза и перемещения ее через сужающееся в направлении к выходному отверстию 2 канала 3 неподвижно установленного уплотнителя 4 и средство для расправления петель ленты, представляющее собой часть наружной поверхности 5 уплотнителя со стороны входного отверстия 6 канала, выполненную конической и расширяющейся в направлении к выходному отверстию 2 канала с образованием с внутренней поверхностью 7 канала в зоне входного отверстия 6 кольцевого ребра 8.

Устройство работает следующим образом.

Волокнистая лента выбирается из таза, проводится по сужающемуся каналу 3 уплотнителя и подается в узел ее обработки текстильной машины. В случае отсутствия петель на ленте она, обтекая ребро 8, поступает в канал уплотнителя. При движении ленты с петлей набегающий ее участок 9 поступает в канал 3. Петля транспортируется вместе с лентой к уплотнителю, при этом середина 10 петли подходит к ребру 8, отделяется им от набегающего участка 9 ленты, надевается на расширяющуюся наружную поверхность 5 уплотнителя. Первая 11 и вторая 12 ветви петли разводятся на расширяющейся наружной поверхности 5 уплотнителя и освобождают транспортируемую набегающую ветвь 9 от зажима петли и, таким образом, развязывают петлю на расширяющейся наружной поверхности 5. Затем поступают в канал уплотнения первая 11 и вторая 12 ветви петли.

Устройства имеет высокую надежность. Петли в набегающей ветви разъединяются безотказно.

Наружная поверхность уплотнителя со стороны входного отверстия канала выполнена конической и расширяющейся в направлении к выходному отверстию канала.

Обрывность в прядении снизилась на 20%.

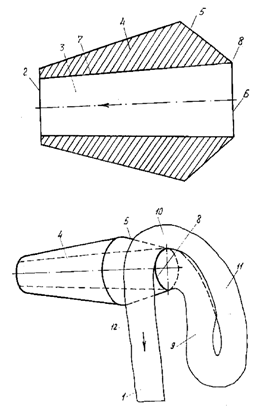

Рис. 1. Устройство для разъединения петель питающей ленты
