Результат выполнения конструкторской разработки.

Упругий подвес рабочего органа (рис. 2) разработан для лесопосадочной машины (рис. 1), состоящей из шасси 1 с установленным на нем манипулятором 2, имеющим силовые цилиндры 3-5 для его привода. На конце рукояти манипулятора закреплена рама с почвенной фрезой 6 и соосным ей кожухом 7 с почвенной камерой 8.

Рама выполнена в виде вилки, состоящей из -образного бугеля 9 и двух стоек 10. Горизонтальная часть бугеля 11 соединена со стойками 10 посредством фрикционных накладок 12 и 13, крепящихся к фланцам 14 и 15. Фланец 15 и соединенная с ним крышка 16, свободно одетая на горизонтальную часть бугеля 11, образуют обойму, внутри которой находятся фрикционные накладки 12 и 13. В кронштейны с проушинами стойки 17 и вертикальной части бугеля 18 вставлены концы пружин кручения 19. Бугель в верхней части посредством серьги 20, оси 21 и крышки 22 подвешен к рукояти, а посредством лонжеронов крепления 23 жестко связан с концом рукояти четырьмя болтами.

В процессе работы лесохозяйственной машины ее рабочий орган - фреза 6 часто подвержена ударам, возникающим при встрече с камнями, древесными включениями и вызывающими колебания навесного оборудования 2. При встрече фрезы с препятствием вертикальные стойки 10 отклоняются на некоторый угол от горизонтальной части бугеля 11. Пружины кручения 19, соединяющие вертикальные стойки 10 и горизонтальную часть бугеля 11, быстро гасят поперечно-угловые колебания стоек с рабочим органом. Вращение происходит по трясущимся поверхностям фрикционных накладок 12 и 13.

Применение пружин кручения и фрикционных накладок, размещенных в обойме, для соединения горизонтальной части бугеля с вертикальными стойками снижает действие динамических ударных нагрузок и гасит колебания в поперечно-угловой плоскости, предохраняя детали технологического оборудования от их воздействия, что в итоге значительно повышает долговечность деталей рабочего органа и технологического оборудования

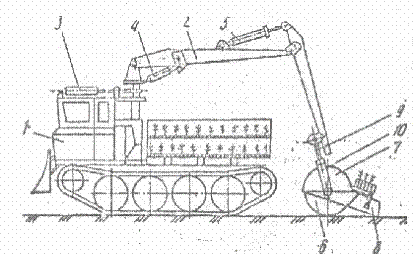

Рис.1. Лесопосадочная машина

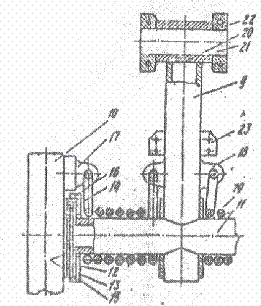

Рис.2. Упругий подвес рабочего органа
