Номер

04-086-00

Наименование проекта

Оправка для сборки "Рукавов армированных"

Назначение

Установка колец внутренних в металлические оплетки "Рукавов армированных" на токарно-винторезных станках

Рекомендуемая область применения

Машиностроение

Описание

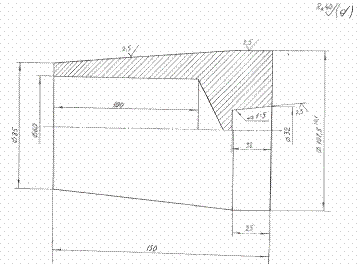

Оправка (см. рисунок) длиной 150 мм имеет диаметр 107,5±0,1мм на длине 25 мм и конусную часть с переходом на диаметр 85 мм снаружи и отверстие конусностью 1:5 с одного торца и диаметром 60 мм длиной 100 мм с другого. Оправка изготовлена из стали марки 40Х ГОСТ 4543 с термообработкой до твердости Нrc=44ё48 единиц.

Отрезанный в необходимый по длине размер, со снятой до металлической оплетки на расстояние 17 мм с обеих сторон по наружному и внутреннему диаметрам резиной, «Рукав армированный» зажимается в кулачки патрона токарно-винторезного станка. В заднюю бабку станка устанавливается грибковый центр, на котором вместо грибка отверстием конусностью 1:5 устанавливается оправка.


На оправку одевается кольцо внутреннее: задняя бабка перемещается по направляющим станка таким образом, что диаметр 85 мм оправки входит в отверстие рукава и закрепляется на станке. Вращением рукоятки пиноль задней бабки с оправкой выдвигается и кольцо внутреннее плавно входит в металлическую оплетку рукава, которая после снятия резины деформируется к его центру. Отверстие диаметром 60 мм длиной 100 мм выполняется для облегчения конструкции.

Преимущества перед известными аналогами

Аналоги неизвестны

Стадия освоения

Внедрено в производство

Результаты испытаний

Повышение качества сборки "Рукавов армированных"

Технико-экономический эффект

Повышение производительности труда

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

19.05.2000
