Номер

04-069-00

Наименование проекта

Технологический комплект для устранения "Магнитного дутья при сварке"

Назначение

Устранение отрицательного влияния остаточных магнитных полей на сварочную дугу ("магннитное дутье") при сварке деталей, труб и конструкций из ферромагнитных сталей

Рекомендуемая область применения

Энергетика, машиностроение, судостроение, химическая и нефтегазовая промышленность

Описание

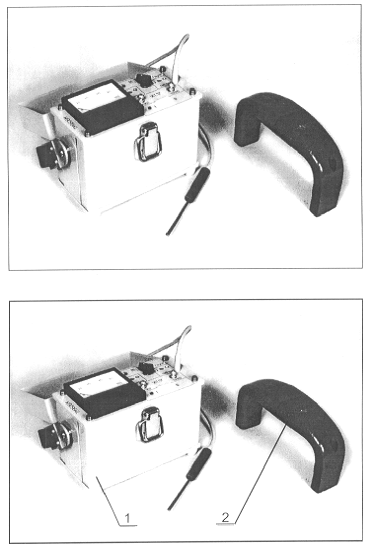

Технологический комплект состоит из индикатора магнитного дутья ТМ9606М (Поз.1) и двух постоянных П-образных магнитов МКС-1 (Поз.2). При необходимости количество постоянных магнитов в комплекте может быть увеличено.

Индикатор магнитного дутья ТМ9606М позволяет контролировать величину и направление магнитного поля в сварном зазоре в диапазоне от 0 до 1 Тл. Для удобства контроля магнитного поля диапазон разбит на 3 поддиапазона. Питание индикатора осуществляется от четырех батарей типа 373. Габариты индикатора - 95х200х175 мм. Вес индикатора с батареями питания - 3 кг. Индикатор снабжен ремнем для переноски.

Постоянные магниты выполнены из сплава ЮНДК и имеют П-образную форму. Постоянные магниты позволяют устранить влияние магнитного дутья на участке длиной 400-500 мм.

Преимущества перед известными аналогами

Небольшие габариты и вес, отсутствие необходимости в дополнительных источниках энергии

Стадия освоения

Внедрено в производство

Результаты испытаний

Применение устройства позволило устранить отрицательное влияние остаточных магнитных полей на сварочную дугу при сварке деталей из ферромагнитных сталей

Технико-экономический эффект

Уменьшение потерь времени, улучшение качества сварного шва при сварке труб имеющих повышенную намагниченность

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

25.02.2000
