ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 04-068-00 |
|||
|
Наименование проекта Приспособление для обработки "Клемм" |
|||
|
Назначение Фрезерование квадратов и обнижений "Клемм" электрооборудования на вертикально-фрезерных станках |
|||
|
Рекомендуемая область применения Машиностроение и металлообработка |
|||
|
Описание

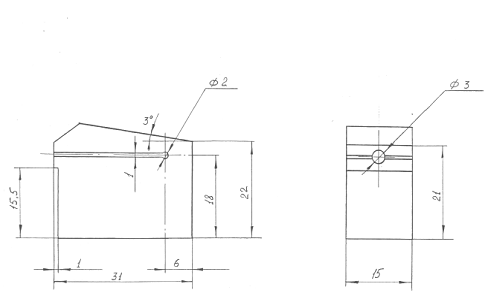

Результат выполнения конструкторской разработки. Приспособление (см. рисунок) представляет собой многогранную пластину толщиной 15 мм, боковые поверхности которой длиной 21 мм и 22 мм перпендикулярны поверхности длиной 30 мм, а противоположная ей поверхность выполнена под углом 3 0 к горизонтальной оси. Боковая поверхность длиной 21 мм имеет обнижение 15,5х1,0 мм. Отверстие диаметром 3 мм просверлено на длину 25 мм, а отверстие диаметром 2 мм и паз шириной 1 мм сквозные на всю толщину пластины. Пластина изготовлена из латуни марки Л63М ГОСТ 931-90. Приспособление работает по принципу разрезной втулки и устанавливается через прокладку на направляющие станочных тисков таким образом, чтобы вершина поверхности под углом 3 0 находилась у края дальней губки. Подлежащая обработке заготовка "Клеммы", изготовленная из латуни марки ЛС 59-1Т ГОСТ 931-90, с резьбовым хвостовиком М3 вставляется в отверстие диаметром 3 мм и усилием рукоятки тисков зажимается в них. Фрезой диаметром 3 мм производится фрезерование бурта квадратного сечения размером 6х6 мм на длине 2,5 мм и, с одной установки с последней его гранью, радиуса 1,5 мм и обнижения 8Н14.
|
|||
|
Преимущества перед известными аналогами Позволило повысить производительность труда за счет выполнения всех переходов фрезерной операции одним инструментом, что невозможно обеспечить при обработке "Клемм" в универсальной делительной головке. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Повышение производительности труда на 30%. |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 14.01.2000 |
