Номер 04-066-00 |
|
Наименование проекта Приспособление для обработки "Крюков" |
|
Назначение Фрезерование габаритных размеров "Крюков" на вертикально-фрезерных станках |
|
Рекомендуемая область применения Машиностроение и металлообработка |
|
Описание

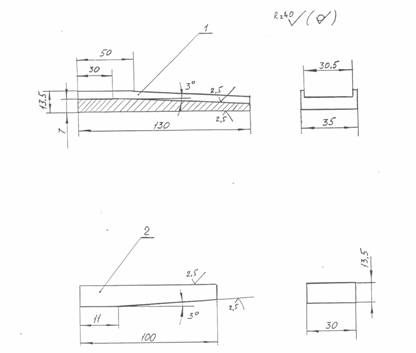

Результат выполнения конструкторской разработки. Приспособление (см. рисунок) состоит из основания 1 и вкладыша 2. основание имеет габаритные размеры 130х35х13,5 мм, паз шириной 30,5 мм, имеет также скос под угол 3 0. Обе детали приспособления изготовлены из стали марки40Х с термообработкой до твердости Нrc= 44-48 единиц и доводкой чистоты рабочих поверхностей до 2,5v. Приспособление работает по принципу клиновой прокладки и устанавливается на направляющие станочных тисков. Подлежащая обработке заготовка "Крюка", изготовленная свободной ковкой и имеющая, вследствие этого, значительный разброс припусков на размеры, выставляется на вкладыше приспособления и зажимается губками тисков. Фреза настраивается на заданный размер и производится обработка первой заготовки партии. Установка и настройка на размер последующих заготовок осуществляется перемещением вкладыша с заготовкой относительно основания.
|
|
Преимущества перед известными аналогами Позволило улучшить условия труда и повысить качество обработки, в сравнении с установкой и выверкой каждой заготовки на наборе индивидуальных прокладок |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Улучшение условий труда и повышение качества обработки материалов на 25-35 %. |
|
Возможность передачи за рубеж За рубеж не передаётся |
|
Дата поступления материала 12.01.2000 |
