Номер 04-065-00 |
|
Наименование проекта Оправка для обработки "шайб специальных" |
|
Назначение Фрезерование радиусных пазов "Шайб специальных" на вертикально-фрезерных станках |
|
Рекомендуемая область применения Металлообработка и машиностроение |
|

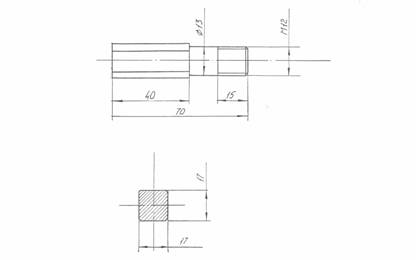

Описание Область применения - металлообработка и машиностроение. Оправка (см. рисунок) представляет собой хвостовик квадратного сечения размерами 17х17 мм на длине 40 мм, рабочую цилиндрическую часть диаметром 13 мм и резьбовой участок с резьбой М12 на длине 15 мм. При работе оправкой используется шайба наружным диаметром 20 мм, внутренним - 13 мм и толщиной 5 мм и гайка М12 ГОСТ 5915-70. Материал всех деталей сталь марки 40Х ГОСТ 1050-88 с термообработкой до твердости НrС=38-42 ед. Подлежащие обработке заготовки "ШАЙБ", изготовленные из материала ОХ18Н10Т и имеющие толщину 1 мм, пакетом одеваются на оправку и закрепляются через шайбу гайкой М12. Оправка с заготовками "ШАЙБ" устанавливается в губки станочных тисков и зажимается в них за хвостовик. Производится фрезерование двух радиусов 1,5 мм с диаметрально противоположных сторон заготовок "ШАЙБ".
|
|
Преимущества перед известными аналогами Аналоги неизвестны |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Применение оправки позволило повысить качество изделий |
|
Технико-экономический эффект Улучшение качества обработки радиусных пазов "Шайб специальных" на вертикально-фрезерных станках |
|
Возможность передачи за рубеж За рубеж не передаётся |
|
Дата поступления материала 18.02.2000 |
