Результат выполнения технологической разработки.

К программе «term7»прилагается файл с пояснениями, который необходимо прочесть перед началом использования программы.

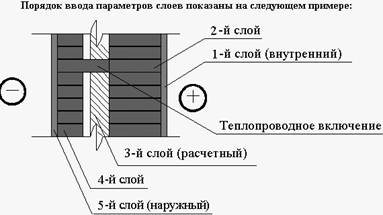

Программа составлена на языке программирования «delphi 3»в среде «windows 9х». Программа рассчитана на рядового пользователя и имеет очень простой и понятный интерфейс, снабженный помощью (подсказками-клавишаf1). За основу принята модель ограждающей конструкции, состоящая максимум из пяти слоев материалов и замкнутой воздушной прослойки, последовательно расположенных параллельно наружной поверхности. Третий слой является расчетным, например утеплитель. Второй и четвертый примыкающие к нему слои с внутренней и с наружной стороны соответственно. Пример одного из возможных вариантов рассчитываемых схем изображен на рисунке 1.Естественно,некоторые слои могут отсутствовать, кроме 3-го(расчетного), тогда их толщина вводится равной нулю, условный коэффициент теплопроводности равным 1.Теплопроводное включение может бытьметал-лическим, неметаллическим или отсутствовать(тогда его толщина вводится равной 0, а условный коэффициенттеплопроводности равным 1). Обо всем этомможно узнать во время ввода, нажав клавишу помощиf1.

Рис.1

В случае отсутствия воздушной прослойки нужно при вводе ее вида ввести - «прослойка отсутствует». Если воздушная прослойка есть,выберите из предложенных вариантов ее вид (вертикальная, горизонтальная и т.д.) и введите толщину, ее сопротивление теплопередаче,программа сосчитает автоматически, хотя предусмотрен вариант и «ручного» ввода сопротивления теплопередаче воздушной прослойки (см. помощь -клавишаf1в соответствующем поле ввода).

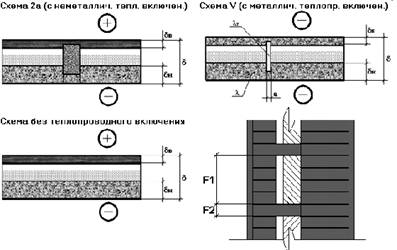

Требуемое сопротивление теплопередаче ограждающей конструкции по табл.1б СНиП определяется автоматически при заполнении исходных данных: назначения здания, средних значений температуры, продолжительности отопительного периода и назначения ограждающей конструкции. Требуемое сопротивление теплопередаче пользователь может задать сам (конструктивно). Исходными данными для теплопроводных включений являются: их вид (металлическое, неметаллическое), коэффициент теплопроводности материала(вводится 1 если включения нет), площади участков с теплопроводными включениями и без них, размер включений, глубина заделки края(конца) теплопроводного включения в смежные слои (второй и четвертый)показаны на рисунках в помощи программы(рис.2). Иллюстративная информация, обеспечивающая диалог пользователя с компьютером, выводится на экран монитора во время нажатия клавишиf1(помощь) в соответствующем поле ввода.

Рис.2Нормативные табличные данные сопровождают работу программы в качестве справок. Обработка полей таблиц значений максимальной упругости водяного пара, термического сопротивления,термического сопротивления воздушной прослойки (если необходимо), коэффициентов для определения температуры внутренней поверхности по теплопроводному включению(если необходимо,«можно ввести и в ручную»)осуществляется автоматически. По окончании ввода исходных данных на монитор выводятся результаты расчета. Продолжение расчета осуществляется нажатием соответствующей кнопки. После этого можно менять любые параметры для сравнения различных вариантов конструкции и мгновенно получать результат.

После нажатия кнопки «показать полную информацию» на экран выводится следующая информация: исходные данные, некоторые результаты промежуточных вычислений и сами результаты расчета. Далее можно скопировав ее (нажать правую кнопку мыши и в появившемся меню выбрать"выделить все", затем"копировать"), вставить в любой документ (например «word», «Блокнот»или любой другой текстовый редактор windows; для этого откройте существующий или начните новый документ, нажмите правую кнопку мыши и, в появившемся меню, выберите"вставить").

Использование программы позволяет снизить трудоемкость расчетов в 20..35 раз по сравнению с обычными средствами счета в зависимости от степени сложности конструкции.
