Наименование проекта

Приспособление для обработки "Кривошипов"

Назначение

Фрезеровка паза в "КРИВОШИПАХ" на вертикально-фрезерных станках

Рекомендуемая область применения

Металлообработка, машиностроение

Описание

Результат выполнения конструкторской разработки.

Предназначено для фрезеровки паза в «КРИВОШИПАХ» на верти­кально-фрезерных станках.

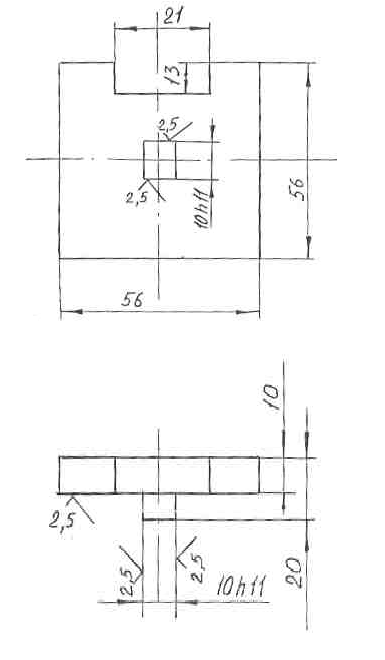

Приспособление (см. рисунок) представляет собой основание, имеющее профиль в форме квадрата со сторонами размерами 56х56мм и толщину 10мм, по центру которого выполнен квадрат со сторонами разме­рами 10h11x10h11, параллельными сторонам основания, и высотой 10мм. На одной из сторон основания выбран сквозной, на всю толщину, паз раз­мерами 21х13мм. Материал приспособления Ст45 ГОСТ 1050-88, с термо­обработкой до твердости hrc=44?48 ед.

Подлежащая обработке заготовка «КРИВОШИПА» - фланец, обра­зованный сопряжением радиусов r45; r10 и r27 со ступицей, по центру которой обработано отверстие размерами 10h11х10h11, одевается на квадрат приспособления. Через прокладку приспособление с заготовкой стороной основания параллельной пазу устанавливаются на направляющие станочных тисков, зажимаются за опорную плоскость основания и торец ступицы заготовки и фрезеруется паз 21x11мм.

Преимущества перед известными аналогами

Приспособление позволило выполнить фрезеровку паза в "КРИВОШИПАХ" на вертикально-фрезерных станках

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение условий труда, сокращение вспомогательного времени на установку и выверку заготовок и повышение качества обработки на 25-35%.
