Номер

04-057-00

Наименование проекта

Наладка для обработки "Колец стопорных"

Назначение

Фрезерование наружного контура "КОЛЕЦ СТОПОРНЫХ" на вертикально-фрезерных станках

Рекомендуемая область применения

Машиностроение, металлообработка

Описание

Результат выполнения конструкторской разработки.

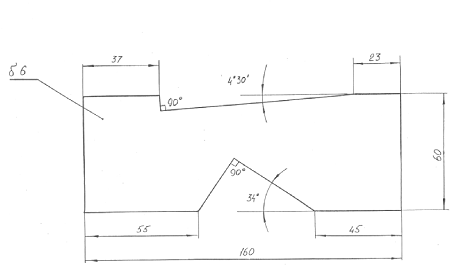

Наладка (см. рисунок) представляет собой пластину габаритными размерами 160х60х6мм, на противоположных гранях большей длины которой выполнены сквозные пазы треугольного профиля с углами при основании 90 ⁰ к углам при вершинах 4 ⁰30 ^/ и 34 ⁰. Материал наладки сталь марки Ст45 ГОСТ 1050-88 с термообработкой до твердости НrС=44~48ед.

Наладка через прокладку устанавливается на направляющие станочных тисков. Подлежащая обработке заготовка «Кольца стопорного» укладывается до упора в паз наладки, зажимается за основание губками тисков и фрезеруется угол 34 ⁰ наружного контура. Затем наладка переустанавливается на противоположную грань и фрезеруется замок под угол 4 ⁰30 ^/±30 ^/.

Преимущества перед известными аналогами

Улучшение условий труда, сокращение вспомогательного времени на установку и выверку заготовок, повышение качества обработки

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение условий труда на 20%, сокращение вспомогательного времени на установку и выверку заготовок на 25-30%, повышение качества обработки.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

19.04.2000
