Номер

04-021-00

Наименование проекта

Трехцепной наклонный элеватор

Назначение

Подача пиловочного сырья в цех на обработку

Рекомендуемая область применения

Лесная и деревообрабатывающая промышленность

Описание

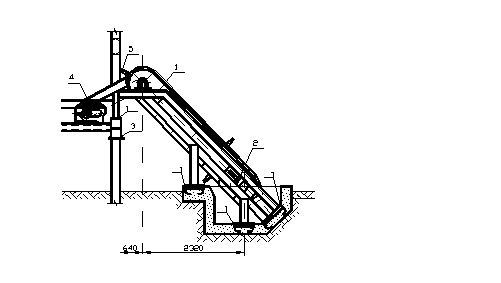

Основные узлы элеватора: рама 1 (см. рис.), привод 4, натяжная станция 2, хомуты 3 и захваты 5.

Рама элеватора сварной конструкции, изготовлена из швеллеров № 16, уголков 70х70 и 100х100, стального листа и пиломатериалов хвойных пород.

Привод элеватора осуществляется от электродвигателя. Через ременную передачу, редуктор и цепную передачу движение передается приводному валу, вращающемуся в подшипниках, корпуса которых закреплены на раме элеватора. Приводной вал состоит из двух полувалов, соединенных кулачково-дисковой муфтой. На приводном валу установлены три звездочки, на которые надеты тяговые цепи. На нижнем конце рамы элеватора установлены натяжные станции. Каждая цепь имеет свою натяжную станцию.

Бревна удерживаются на цепях с помощью захватов, представляющих собой стальную сварную конструкцию, состоящую из рычага, ребра, пластины и боковины. В качестве тягового органа использованы три цепи М112-2-160-1. Привод элеватора закрыт ограждением, сблокированным с электродвигателем.

Преимущества перед известными аналогами

Аналоги неизвестны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение условий труда

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

24.12.1999
