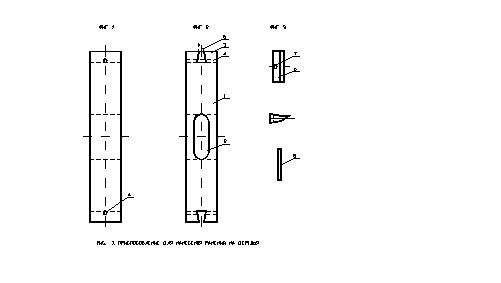

На рис. 1 изображено предлагаемое приспособление: вид сбоку (фиг. 1), вид сверху (фиг. 2), съемный нож (фиг. 3).

Приспособление состоит из рабочего органа 1 и рукоятки 2. Рабочий орган представляет собой двухсторонний ударник, у которого бойки 3 имеют сквозные отверстия 4, а торцовые стороны бойков выполнены с пазами 5 трапецеидальной формы. В пазах 5 размещены съемные ножи 6, в основании которых имеются отверстия 7, выполненные соосно отверстиям 4 в бойках 3 и предназначенные для жесткого крепления ножей 6 в пазах 5 посредством фиксирующего элемента. Сечение режущей кромки ножей выполнено клиновидным.

Перед работой ножи затачиваются, вставляются в пазы и закрепляются. Ударник насаживают на рукоять необходимой длины.

Принцип работы. Рабочий в начале работы стругом на высоте 1,3 м срезает грубую кору, заглаживает трещины, шероховатости, затем с силой наносит ударником ранение под углом 45 ^о к оси ствола в верхней части подготовленного на стволе места. За счет постоянных размеров по длине и высоте выступающей части ножа обеспечивается нанесение на деревьях равновеликих ранений: длина 30 мм, глубина 5 мм. Постоянная глубина ранения достигается за счет торцовой плоскости бойка, которая

Рис. 1. Приспособление для нанесения ранений на деревья.

ограничивает заглубление ножа в древесину. После нанесения ранения на дереве рабочий переходит к другому дереву, и операция по нанесению ранений повторяется. Смолопродуктивность определяется по длине подтека живицы.

Предлагаемое приспособление повышает производительность труда по сравнению с аналогом (трубчатый пробойник) в два раза, так как за день рабочий наносит круглых ранений 200-250, а предлагаемым приспособлением 500-600; позволяет наносить ранения одинаковых размеров, тем самым обеспечивает необходимую точность при определении смолопродуктивности и отбору. Наносимые ранения не оказывают отрицательного влияния на состояние деревьев и быстро зарастают.
