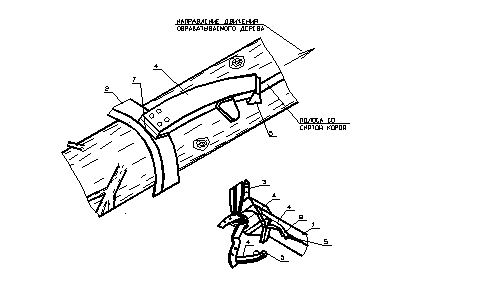

Устройство сучкорезной головки. На корпусе 1 установлены центральный и поворотный боковые ножи 2, имеющие привод, например, от гидроцилиндра 3. На сучкорезных ножах установлены кронштейны 4. На концах кронштейнов за ножами укреплены коросниматели 5, расположенные под углом по отношению к продольной оси обрабатываемого дерева, отличным от прямого. Сбоку каждого кронштейна крепятся копиры 6. Для регулировки усилия прижима короснимателей 5 к стволу обрабатываемого дерева между ножами 2 и кронштейнами установлены регулировочные прокладки 7.

Принцип работы. Сучкорезная головка наклоняется к штабелю деревьев, одно из деревьев захватывается сучкорезными ножами 2 (привод ножей осуществляется от гидроцилиндра 3). При захвате дерева коросниматели 5 прижимаются к стволу. Прижим короснимателей осуществляется за счет кронштейнов 4, а усилие прижима регулируется путем увеличения или уменьшения толщины прокладок 7. Дерево протаскивается через сучкорезную головку. При больших диаметрах ствола обрабатываемого дерева копиры 6 скользят по его поверхности. Кронштейны отгибаются от центра дерева и коросниматели не касаются поверхности ствола. При уменьшении диаметра копиры не взаимодействуют со стволом дерева, коросниматели врезаются режущими кромками в кору и снимают слой по длине обрабатываемого дерева. После обработки на дереве остаются пролыски.
