Результат выполнения конструкторской разработки.

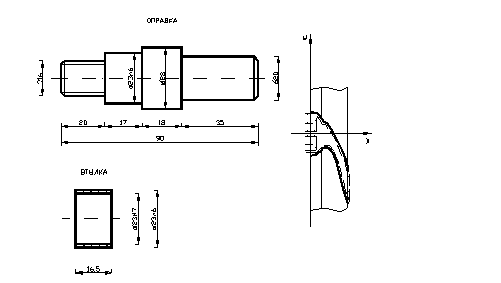

Оправка (см. рис.) представляет собой ступенчатый валик, изготовленный из стали марки 40Х и термообработанный до твердостиhrc40-45 единиц. Втулка также изготовлена из стали 40Х с аналогичной термообработкой. Оправка концом, диаметр которого 20 мм, зажимается в кулачки патрона делительной головки, установленной на столе фрезерного станка; втулка вставляется в отверстие соплового аппарата до упора в бурт на одном из его торцов по внутреннему диаметру; сопловый аппарат со втулкой надевается на диаметр 23 мм оправки таким образом, чтобы его торец с буртом упирался в торец диаметра 28 мм оправки. Крепление аппарата на оправке производится гайкой М16, которая через шайбу диаметром 26/17, толщиной 3 мм воздействует на втулку, а та в свою очередь, упирается в бурт соплового аппарата и прижимает его торец к торцу диаметра 28 мм оправки.

Траектория движения инструмента запрограммирована на обработку сначала утолщения канала соплового аппарата, а затем обход всего его контура.
