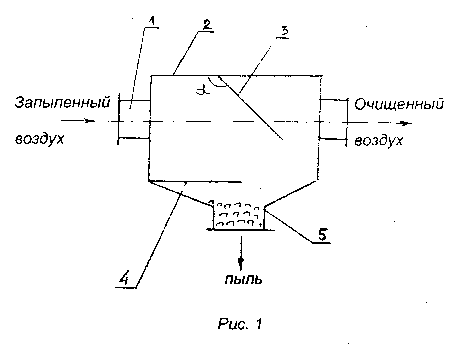

Установка инерционного пылеуловителя состоит (рис.1) из патрубка 1 для подвода запыленного воздуха, корпуса 2 прямоугольного сечения, в котором под углом =120 град. расположена решетка 3 распределителя 4 запыленного воздуха, подаваемого на решетку пылесборника 5.

Принцип работы инерционного пылеуловителя состоит в следующем: смесь воздуха с бумажной пылью с помощью центробежного вентилятора подается в патрубок 1, а затем в корпус прямоугольного сечения 2, в котором под углом 120 град. установлена решетка 3. Эта решетка задерживает частицы бумажной пыли, которые срываются потоком воздуха в пылесборник 5. С помощью распределителя 4 поток запыленного воздуха равномерно подается на решетку 3, а с другой стороны ускоряет поток воздуха в сечении между решеткой 3 и распределителем 4, тем самым создается эффект инерционной силы, который повышает эффективность очистки воздуха от бумажной пыли. Очищенный воздух проходит через решетку 3 и огибает ее.
