Номер

83-281-99

Наименование проекта

Рабочий орган для междурядной обработки картофеля

Назначение

Обработка посадок картофеля

Рекомендуемая область применения

Машины и орудия для ухода за растениями

Описание

Гребневая технология возделывания картофеля предполагает мелкую посадку в предварительно нарезанные гребни. Это усложняет проведение междурядной обработки, поскольку разрушение гребня под воздействием рабочих органов, не приспособленных к копированию профиля гребня, может привести к оголению маточных клубней.

С целью повышения качества обработки посадок картофеля разработан рабочий орган ротационного типа, конструкция которого предусматривает особенности обработки гребней. Рабочий орган (см. рисунок) содержит в верхней части свободно вращающийся на оси диск и в нижней части - кольцо. Между диском и кольцом расположены конические винтовые поверхности, жестко закрепленные к внешним диаметрам последних. Заходность поверхностей - противоположная направлению вращения. Внешний диаметр диска - в 1,5 - 2,0 раза больше, чем внешний диаметр кольца. Рабочий орган имеет наклон в сторону обрабатываемой поверхности на уголd, обеспечивающий параллельность рабочей поверхности со склоном гребня.

Образующая конической винтовой поверхности в системе координат xyz описывается уравнением:

где К - параметр логарифмической спирали К=sin(g)/tg(a);

r 0 - внешний радиус кольца;

g- угол конусности;

a- угол восхождения винтовой поверхности;

j- угол поворота рабочего органа.

Особенностью поверхности, образующая которой описывается данным уравнением, является постоянство угла восхождения винтовой поверхностиa. Это важно при обосновании данного угла из условия предотвращения сводообразования и залипания почвой.

Привод рабочего органа - пассивный. Вращение осуществляется за счет реактивного сцепления почвозацепов с почвой, установленных по окружности нижнего кольца рабочего органа. Почвозацепы, создавая крутящий момент, способствуют рыхлению почвы в междурядии. Увеличивающийся внешний диаметр рабочих поверхностей от кольца к диску способствует более интенсивному воздействию на склоны гребня и перемещению почвы к вершине гребня. При необходимости привод может быть принудительным от вала отбора мощности трактора.

С целью определения эффективности предлагаемого рабочего органа по качеству обработки проведены сравнительные исследования. В качестве базовых моделей использовались трехъярусная стрельчатая лапа и ротационный рабочий орган БРУ - 0,7. Данные показывают, что предлагаемый рабочий орган имеет преимущество по качеству обработки склонов гребня. Степень уничтожения сорняков выше на 20-25%, степень рыхления почвы - на 15-25%. В междурядьях наиболее эффективна трехъярусная стрельчатая лапа, поэтому целесообразно применение предлагаемого рабочего органа, установленного совместно со стрельчатой лапой спереди.

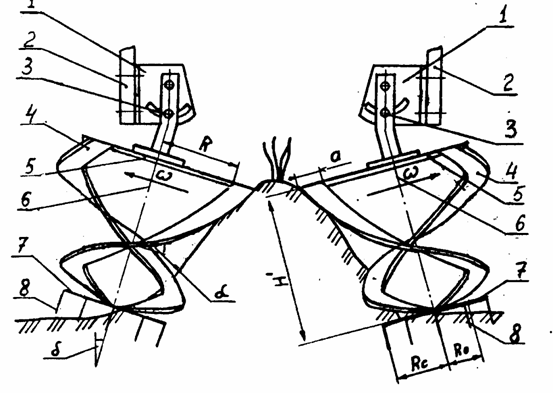

Рабочий орган для междурядной обработки картофеля: 1, 2, 3 - крепежные детали;4 - коническая винтовая поверхность; 5 - верхний диск;6 - ось вращения;7 - нижнее кольцо;8 - почвозацепы

Преимущества перед известными аналогами

Высокое качество обработки

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повысилась степень рыхления почвы и уничтожение сорняков на 20 %

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.10.2006
