Дощатые рамно-арочные конструкции зданий

Назначение

Строительство павильонов, спортзалов, теплиц, складских помещений, производственных цехов

Рекомендуемая область применения

Деревянные конструкции зданий

Описание

Здания с деревянным рамно-арочным каркасом получили широкое распространение. Они отличаются быстровозводимостью, полносборностью, простотой изготовления и возведения. Конструкция каркаса позволяет обеспечить свободный внутренний объем с пролетами 12-18 м при минимальном расходе древесины.

С учетом опыта эксплуатации деревянных каркасных зернохранилищ "БЛН" и проведенных дополнительных исследований 5 таких зданий после 55 лет их эксплуатации разработаны рамно-арочные каркасы зданий многоцелевого назначения (рис. 1, табл. 1), пригодные для использования в качестве павильонов, крытых рынков, спортзалов, бассейнов, теплиц, укрытий для техники, крытых токов, складских помещений, производственных цехов, а также для других целей.

Таблица 1

Габариты дощатых рам

Размеры рам, м

i h

cечения досок, мм

8,6 4,1

40x150

11,3 4,9

50x175

11,8 5,6

50x175

13,0 6,2

50x175

15,7 7,0

50x200

В них используется практически без отходов обычный пиломатериал (доски), узловые соединения на гвоздях. По сравнению с базовым вариантом расход древесины снижен в 2 раза (табл. 2). Это достигнуто благодаря оптимизации геометрической схемы и специальной конструкции узловых соединений, повышающих несущую способность за счет перераспределения усилий (свидетельство РФ на полезную модель № 1872).

Таблица 2

Приведенный расход древесины

3 на 1 м 2 полезной площади)

Элементы здания

Каркас "БЛН"

Разработанный каркас

Дощатые рамы

0,034

0,019

Щиты покрытия и ограждения

0,060

0,021

Кроме снижения расхода пиломатериалов, затраты на здание снижаются и за счет специальных облегченных сборных фундаментов. Здания могут быть выполнены в холодном и в утепленном варианте.

Подобные рамно-арочные дощатые конструкции применены при восстановлении после пожара чердачной кровли четырехэтажного здания школы (рис. 2). В реализованном варианте с применением дощатых рам практически весь объем чердачного помещения свободен от конструктивных элементов. Использование пиломатериалов стандартных сечений, ритмичность и визуальная легковесность рам создают аккуратный, зрительно хорошо воспринимаемый интерьер, выгодно отличающийся от загроможденности интерьеров привычных нам чердаков. Это облегчает прокладку и обслуживание коммуникаций на чердаке, а также позволяет легко переоборудовать чердачное помещение в мансардный этаж.

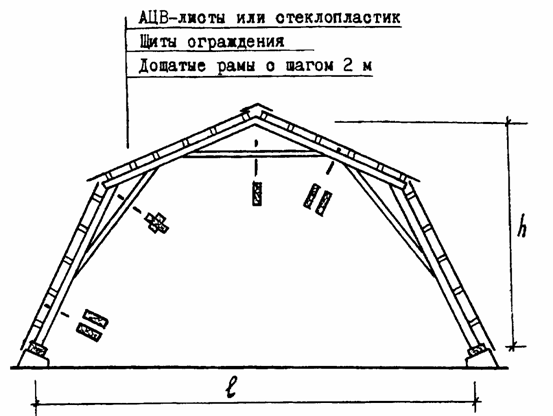

Рис. 1 Поперечный разрез неотапливаемого здания

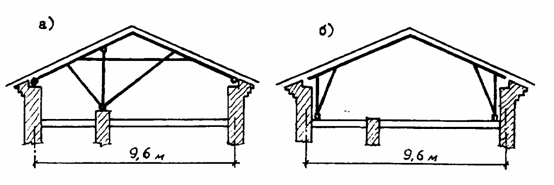

Рис. 2 Стропильная система кровли здания школы:

а) - до реконструкции, б) - после реконструкции с использованием дощатых рам.

Преимущества перед известными аналогами

Оптимизация геометрической схемы и специальной конструкции узловых соединений

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снизились затраты на строительство зданий и сооружений за счет снижения расхода древесины в 2 раза

Возможность передачи за рубеж

За рубеж не передаётся
