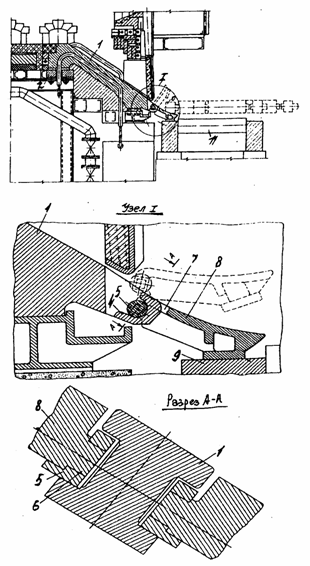

Предлагаемый склиз методической печи состоит из бруса 1 (см. рисунок), который опирается на фундаментные балки 2 и 3 и крепится к ним болтами. Брус выполнен с водоохлаждением. Нижняя концевая часть наклонного бруса имеет прилив с боковым утолщением, на торцевых поверхностях которого расположены u-образные пазы 4, в которых размещаются цилиндрические опорные поверхности 5, жестко закрепленные на консольных приливах 6, расположенных в верхних частях в пазах 7 наклонных плит 8 на торцевых поверхностях. Внизу наклонные плиты опираются на станину 9 отводящего рольганга. В окнах станины располагаются опоры 10 роликов 11 отводящего рольганга. Сверху опоры роликов перекрываются плитами 8. Плита в горизонтальном положении краном подается к брусу и при опускании цилиндрические опорные поверхности заводятся в u-образные пазы бруса. Другой конец плиты опускается на станину рольганга. Демонтаж плиты производится в обратной последовательности. Краном плита может поворачиваться на цилиндрических опорных поверхностях в u-образных пазах бруса и фиксируется в этом положении. При развернутом положении плиты возможен свободный монтаж и демонтаж узла ролика отводного рольганга без остановки методической печи.

Механическая печь и отводящий рольганг (продольный разрез)
