Цепной фильтр является аппаратом сухой очистки, работающим под разрежением, и предназначен для очистки газов и воздуха от слабо и сильно слипающейся пыли с высоким (до 50 г/м ³) влагосодержанием, а также пыли, способной к схватыванию. На огнеупорном заводе в шихто-смесительном отделении помольно-обжигового цеха смонтированы две аспирационные системы с применением цепных фильтров ФЦ-2МР.

Существующая аспирационная система АУ-1 была разделена на две системы (АУ-1 и АУ-1А) для одновременного отсоса воздуха и от элеватора (в существующей схеме аспирации шихто-смесительного отделения отсоса воздуха от элеватора не было). Параметры работы аспирационных систем АУ-1 и АУ-1А приведены в таблице.

Примененные в проекте цепные фильтры обеспечивают степень очистки воздуха 96-98% и могут устанавливаться в качестве как единственной ступени очистки, так и второй ступени после циклонов.

ПАРАМЕТРЫ РАБОТЫ АСПИРАЦИОННЫХ СИСТЕМ

Параметр	Показатели работы проектные системы системы АУ-1 АУ-1А
Производительность (по воздуху), м 3/ч	2000 2890 2500
Гидравлическое сопротивление, Па	700 1100 1000
Температура очищаемого воздуха, 0С: на входе на выходе	- 32 45 - 32 36
Концентрация пыли, г/м 3: на входе на выходе	- 1,167 52,810 - 0,023 1,795
Степень очистки воздуха, %	- 98,0 96,6
Длительность регенерации одного отделения фильтра, мин	- 2
Число двойных ходов рамы ( в минуту)	- 15
Длительность работы фильтра в режиме фильтрации, мин	- 30

В аспирационной системе АУ-1 (рис. 1) в качестве первой ступени очистки оставлены циклоны ЦН-15; использован существующий вентилятор ЦП7-60; рукавный фильтр СМЦ-166 был демонтирован. В системе АУ-1А (рис. 2) применен фильтр ФЦ-2МР в качестве единственной ступени очистки. Вся уловленная пыль глины в обеих аспирационных системах в процессе регенерации фильтров автоматически возвращается в технологический процесс. Все цепные фильтры работают в режиме фильтрации-регенерации. Эффективная и качественная работа фильтров возможна только при стабильном режиме их регенерации, который обеспечивается системой автоматического управления.

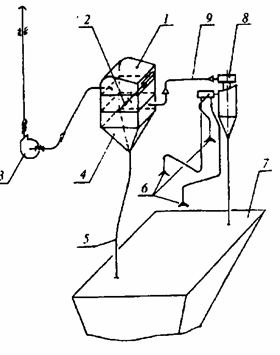

1 - фильтр ФЦ-2МР; 2 - подвод сжатого воздуха; 3 - вентиляторный агрегат; 4 - бункер фильтра; 5 - сброс уловленной пыли в технологический бункер; 6 - местные отсосы; 7 - технологический бункер; 8 - циклоны ЦН-15; 9 - воздуховоды

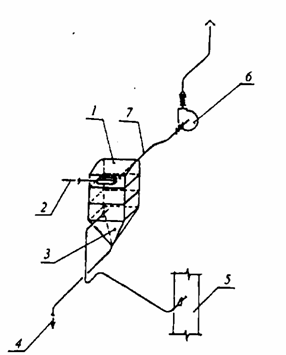

Рис. 2 Аксонометрическая схема аспирационной системы АУ-1А:

1 - цепной разделяющий фильтр ФЦ-2МР; 2 - подвод сжатого воздуха; 3 - бункер фильтра; 4 - сброс уловленной пыли впитатель дезинтегратора; 5 - элеватор;6 - вентиляторный агрегат; 7 - воздуховоды
