Номер

83-217-99

Наименование проекта

Пресс-форма для прессования тонких изделий из порошковых материалов

Назначение

Производство тонких изделий из порошков и порошковых материалов

Рекомендуемая область применения

Прессование магнитных изделий из ферритов; изделий из твердых сплавов, оксидной, карбидной и нитридной керамики; абразивных отрезных кругов минимальной выстой до 0,1 мм на вулканитовой и бакелитовой связках

Описание

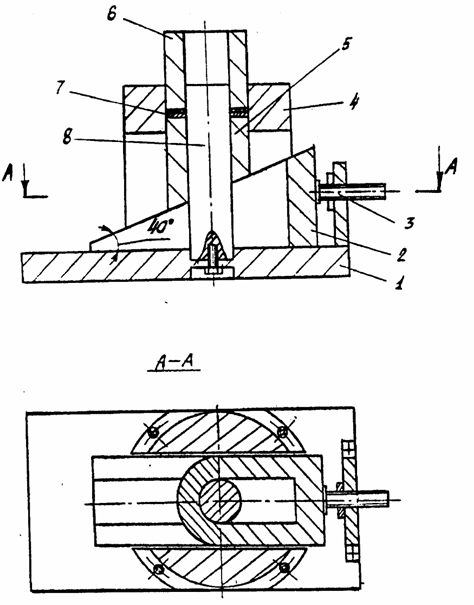

Пресс-форма (см. рисунок) включает в себя плиту 1; матрицу 4 с прорезью в нижней части; нижний 5 со скошенным торцом и верхний 6 пуансоны; подложку 7, размещенную на верхнем торце нижнего пуансона; центральный стержень 8, жестко закрепленный в плите. Привод вертикального перемещения нижнего пуансона выполнен в виде клиновой вилки 2, смонтированной на плите, охватывающей центральный стержень и снабженной механизмом горизонтального перемещения нижнего пуансона 3. Верхняя наклонная плоскость вилки упирается в скошенный нижний торец нижнего пуансона, а основание контактирует с поверхностью плиты. Привод клиновой вилки снабжен лимбом, а боковая поверхность плиты - указателем.

Клиновая вилка по сравнению с резьбовой парой имеет более развитую контактную поверхность, воспринимающую технологическую нагрузку, что позволяет снизить удельное давление на детали пресс-формы, исключить стопорение привода. Использование пресс-формы обеспечивает получение изделий высокого качества.
