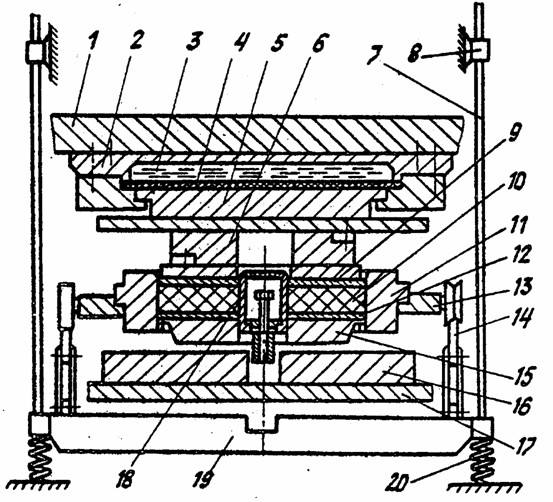

Пресс-форма (см. рисунок) включает в себя корпус 11, оправку 18, верхнюю 9, нижнюю 12 и буксирную 15 плиты, а также опорные сегменты 16. Корпус пресс-формы смонтирован на тележке 13, которая может перемещать пресс-форму с позиции загрузки на рабочую позицию и позицию выталквания. Рельсы 14 для перемещения тележки закреплены на раме 19, подпружиненной относительно фундамента пружинами 20.

Процесс прессования осуществляется следующим образом. Подвижная траверса 1 начинает движение вниз и передает усилие прессования через гидроподушку 2, 3, 4, качающуюся плиту 5 и пуансон 6 верхней рабочей плите пресс-формы и пакету 10. Рабочая плита начинает выполнять одностороннее прессование пакета. При этом усилие передается через тележку, рельсы опорной раме, которая, перемещаясь своими направляющими 7 во втулках 8, сжимает пружины.

Сопротивление пружин постепенно возрастает, и когда усилие их сжатия превысит усилие прессования верхней плитой, с помощью буксирной плиты и сегментов, опирающихся на неподвижную траверсу пресса 17, начинается подпрессовка пакета нижней рабочей плитой. Прессование из пакетов кольцевых заготовок абразивных кругов осуществляется гидравлическим прессом усилием 6300кН.

Пресс-форма для формования кругов из пакетов заготовок
