Устройство (см. рисунок) содержит датчик 1 натяжения проволоки, подключенный к первому входу блока сравнения 2, соединенного вторым входом с задатчиком натяжения 3. Выход блока сравнения через усилитель 4 небаланса связан с первым входом сумматора 5 и блока 6 зоны нечувствительности. Второй вход сумматора подключен к задатчику скорости 7, а его выход через ограничительный блок 8 и блок управления 9 соединен с электродвигателем 10, кинематически связанным через редуктор 11 с натяжными роликами 12. Ограничительный блок снабжен задатчиком 13 допустимой скорости электродвигателя 10. Блок 6 снабжен задатчиком 14 зоны нечувствительности и выходом через блок 15 управления подключен к электродвигателю 16 вращения укладчика 17 (водила). Датчик натяжения, снабженный измерительными роликами 18, установлен на укладчике между подающей катушкой 19 и также установленными на укладчике натяжными роликами. Подающая катушка снабжена узлом торможения.

Таким образом, конструкция устройства обеспечивает автоматическое регулирование натяжения проволоки за счет установки натяжных роликов на укладчике проволоки, системы их управления для тонкой регулировки и системы регулирования скорости механизма намотки проволоки для грубой регулировки.

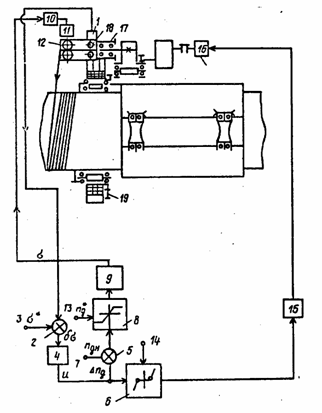

Функциональная схема устройства:

- сигнал, пропорциональный действительному значению натяжения проволоки; - сигнал, пропорциональный заданному значению натяжения проволоки; - сигнал, пропорциональный разности между действительным и заданным значениями натяжения проволоки; cигнал, пропорциональный приращению оборотов электродвигателя натяжных роликов; - cигнал, пропорциональный номинальному значению оборотов электродвигателя; cигнал, пропорциональный допустимому значению рассогласования электродвигателя; u - усиленный сигнал, пропорциональный разности между действительным и заданным значениями натяжения проволоки
