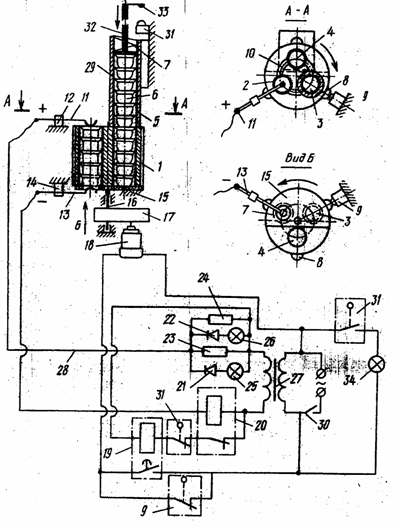

Устройство (см. рисунок) включает в себя барабан 1 со сквозными отверстиями 2-4; аккумуляторное загрузочное устройство 5 с аккумуляторными элементами 6, поджимаемыми пружиной 7; равномерно расположенные на поверхности барабана кулачки 8, коммутирующие электрические цепи концевого выключателя 9; диэлектрическую вставку 10, установленную на плоскости верхней части барабана для изоляции от барабана контактной пружины 11, закрепленной в держателе 12; контактную пружину 13, закрепленную в держателе 14, которая не изолирована от поверхности барабана. Неподвижное основание 15, расположенное под барабаном, выполнено в виде сегмента с двумя отверстиями для подвода контакта 13 и вала 16 механизма 17 прерывистого движения, соединенного с электродвигателем 18, автоматическое управление которым осуществляется элементами автоматики: реле времени 19, реле тока 20, выпрямителями (диоды) 21 и 22, резисторами 23 и 24, контрольными электролампами 25 и 26, трансформатором понижающего напряжения 27, зарядной электроцепью 28. Для зарядки аккумуляторных элементов различного диаметра, барабан и загрузочное устройство снабжены сменными вставками 29 и выключателем 30 для включения схемы автоматики и контроля, концевого выключателя 31, упорного штока 32 с упором 33 и контрольной лампы 34.

Устройство
