ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 08-012-00 |
|
Наименование проекта Предохранительное звукоизолирующее устройство |
|
Назначение Снижение шумов в зонах резания деревообрабатывающих станков |
|
Рекомендуемая область применения Производство и эксплуатация деревообрабатывающих станков с подъемной пилой |
|
Описание
Результат выполнения конструкторской разработки. Устройство состоит (см. рис.) из подъемного кожуха 1, перемещающегося вверх при помощи шарнирного параллелограмма 2 под воздействием толкающего рычага 3 от гидросистемы станка. Дополнительные неподвижные кожухи 4 установлены на служащей основанием устройства раме 5, которая закреплена на столе станка 6 болтами 7. Боковые стенки 8 и 9 кожуха закреплены с возможностью перемещения вправо и влево в горизонтальных направлениях для копирования по ширине поперечного сечения заготовки 10 при воздействии роликов 11. Ролики установлены на концах кривошипов 12. Возврат боковых стенок в исходное положение (к центру устройства) производится при помощи пружин сжатия 14, помещенных в направляющие втулки 15, которые вставляются в отверстия торцовых стенок наружных неподвижных кожухов 4, а также рамы 5. На кривошипе 12 выполнен ряд гнезд (А, В, С) для осей шарниров, соединяющих кривошип 12 с шатунами 13, что позволяет изменять радиус кривошипа 12, угол поворота его вокруг своей оси, а следовательно, и ход стенок.

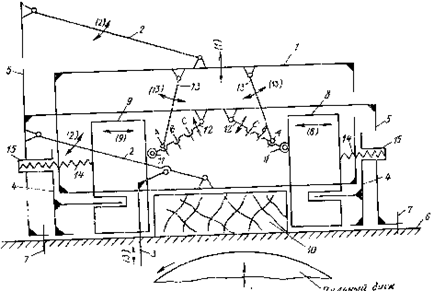

Кинематическая схема предохранительного звукоизолирующего устройства для круглопильного станка с подъемной рамой |
|
Преимущества перед известными аналогами Конструкция устройства позволяет копировать поперечное сечение заготовки, что эффективно снижает излучение шума в окружающее пространство |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение производительности труда |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 23.01.2000 |
