Наименование проекта Станок для доводки плоскостей |
|
Назначение Многопозиционная доводка плоскостей вращающимся доводочным диском с одновременным сообщением деталям возвратно-поступательных движений относительно диска |
|
Рекомендуемая область применения Металлообработка |
|
Описание
Результат выполнения конструкторской разработки. Загрузка и смена обрабатываемых деталей осуществляются без останова станка. Станок состоит (см. рис.) из станины 1, доводочной плиты 2, установленной на валу 3. К нижней части доводочной плиты крепится зубчатое колесо 4. Вращение доводочной плиты осуществляется от электродвигателя 5 через шкивы 6 и 7 и шестерню-вал 8. Натяжение ремней происходит винтовым устройством 9. На нижнем конце вала установлена шестерня 10, сцепляемая с шестерней 11, установленной на валу 12. На последнем закреплен кривошип 13, эксцентриситет которого регулируется винтовым устройством 14. Кривошип 13 сообщает качательные движения поводку 15, контактирующему с муфтой 16, которая установлена шлицевым соединением на гильзе 17. Гильза установлена на валу 18, на котором закреплен кронштейн 19 с Г-образным коромыслом 20, на одном конце которого устанавливается обрабатываемая деталь 21, а другой конец через гидравлический сильфон 22 соединен с гидродинамометром 23. На гильзе установлен поводок 24, контактирующий с муфтой 25 и который выводится из зацепления рычагами 26, поворачиваемыми втулкой 27, установленной на кронштейне 28. На последнем закреплена следящая пневматическая система 29, управляющая положением детали и сообщающая ей регулируемую нагрузку. Введение следящей пневмосистемы позволяет плавно опускать обрабатываемую деталь на доводочную плиту и повышает точность регулирования усилия прижима.

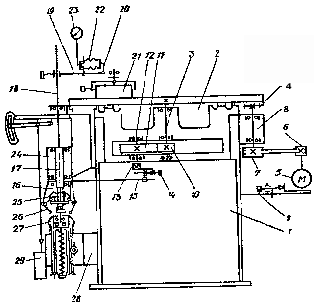

Рис. Станок для доводки плоскостей |
|
Преимущества перед известными аналогами Специальная конструкциястанка, позволяющаят совмещать операции доводки, загрузки и выгрузки деталей. Обрабатываемая деталь не получает возвратно-поступательного движения относительно доводочной плиты до момента ее касания |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Улучшение качества изделий, повышение призводительности обработки в 1,5 - 2 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 21.01.2000 |
