Результат выполнения конструкторской разработки.

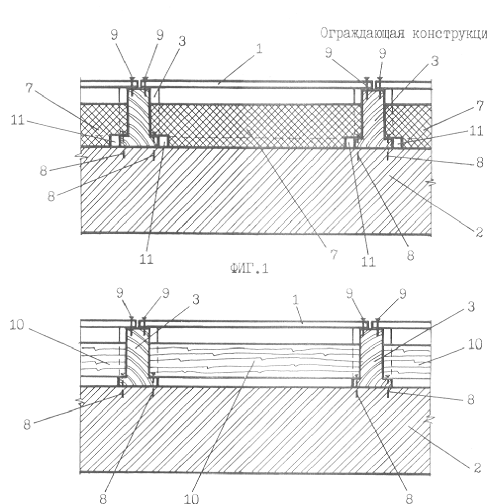

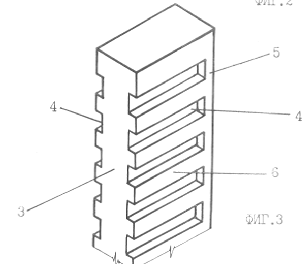

На рис. 1 представлен фрагмент ограждающей конструкции, разрез на уровне выступов изоляционного материала (утеплителя); на рис. 2 - то же, на уровне пластин; на рис.3 - вариант профилированного бруса, фрагмент аксонометрии.

Ограждающая конструкция включает наружный 1 и внутренний 2 слои, между которыми размещены монтажные связи в виде профилированных брусьев 3 с пазами 4, продольными выступами 5 и поперечными выступами 6. К брусьям закреплен изоляционный материал 7. Брусья 3 крепятся к внутреннему слою 2 с помощью дюбелей 8. Наружный слой 1 закреплен к брусьям 3 с помощью шурупов 9. В пазы 4 с интервалом под размер блока изоляционного материала установлены пластины 10. Между внутренним слоем 2, брусьями 3 и изоляционным материалом 7 предусмотрены вентиляционные каналы 11.

Конфигурация профилировки брусьев может быть различной, например, в виде прямоугольных, треугольных, волнообразных, фигурных и других выступов и пазов, размещенных в зависимости от назначения: поперек бруса - для крепления изоляционного материала 7, вдоль для крепления

ФИГ. 2

самого бруса. Выступы изоляционного материала вставлены в пазы бруса, и наоборот, выступы бруса - в пазы изоляционного материала. Между слоем изоляционного материала и наружным слоем, а также между поперечными пластинами и внутренним слоем предусмотрено свободное пространство для вентиляции, причем свободное пространство между поперечными пластинами и внутренним слоем объединено вентиляционными каналами, выполненными в виде выемок на поверхности изоляционного материала со стороны внутреннего слоя ограждающей конструкции.
