Номер

84-005-99

Наименование проекта

Установка для рентгеноконтроля отливок поршня

Назначение

Рентгеноконтроль внутренней (закрытой) круговой полости отливок поршней ЯМЗ 8401-1004015

Рекомендуемая область применения

Производство деталей двигателей

Описание

Описание к ИЛ №84-005-99

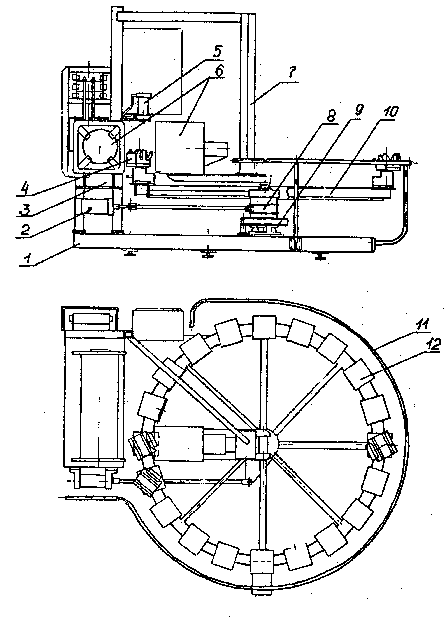

На сварной станине 1 на стойке 8 установлен вращающийся от двух цилиндров 2 стол 10. На столе свободно сидят двенадцать кронштейнов 12, на которые сажают поршни. При вхождении испытуемого поршня 4 в зону рентгенотелевизионной установки 6 поршень проворачивается от цилиндра 3. Наблюдение ведется на контрольном мониторе. Для клеймления поршней предусмотрено устройство 5. Ленточный тормоз 9 фиксирует останов стола. Все пневмошланги убраны в полую стойку 7. Предусмотрено ограждение 11 карусельной установки.


Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

улучшение качества изделий

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

15.03.1999
