ИННОВАЦИИ БИЗНЕСУ

Способ заключается в смешивании полых стеклянных микросфер (золы - уноса ТЭЦ) со связующем, заливка полученной жидкой смеси в стальную опалубку и последующем отверждении смеси в опалубке. Микросферы в процессе отверждения удерживаются за счет воздействия внешнего магнитного поля, приложенного к стенкам опалубки. Схема осуществления предлагаемого способа приведена на рисунке. При теплоизоляции железнодорожной цистерны 1 для вязких нефтепродуктов вокруг ее наружной поверхности устанавливают опалубку 2 из листа толщиной 1,2 мм. В опалубку заливают смесь, состоящую из 45% (по массе ) микросфер и 50% силиконовой смолы, в качестве отвердителя используют водный раствор, содержащий мочевину, технический уретропин, перекись водорода в общем количестве 5% от смеси. Смесь предварительно смешивают в смесителе 3, куда исходные компоненты подаются по трубопроводам 4. Полость, в которую заливают смесь, образована листом опалубки и наружной поверхностью емкости (резервуара или цистерны). По мере заливки и отверждения смеси микросферы удерживаются от всплывания электромагнитами 5, установленными вдоль опалубки снаружи и внутри емкости (цистерны). Микросферы, обладающие магнитными свойствами, удерживаются от всплывания магнитным полем, в результате чего они равномерно располагаются по высоте опалубки. Напряженность магнитного поля зависит от толщины стенки емкости (резервуара) и опалубки, а также от содержания магнетита в химсоставе микросфер. Естественное количество частиц с повышенным содержанием магнита может быть искусственно повышено за счет магнитной сепарации.

Сравнительная характеристика известного и предлагаемого способов приведена в таблице. Из данных таблицы видно, что теплоизоляция, полученная предлагаемым способом, имеет более высокое качество за счет улучшения механических характеристик, что обусловлено равномерным распределением микросфер в смеси по высоте теплоизоляции (опалубки).

Сравнительная характеристика способов теплоизоляции

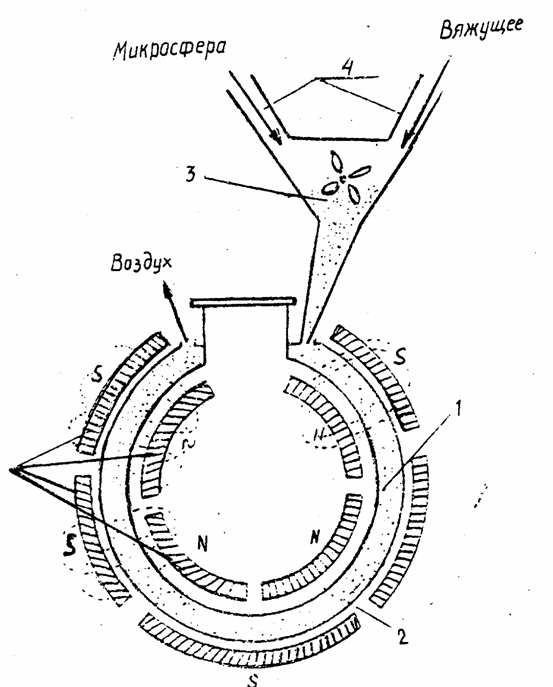

Схема осуществления способа
