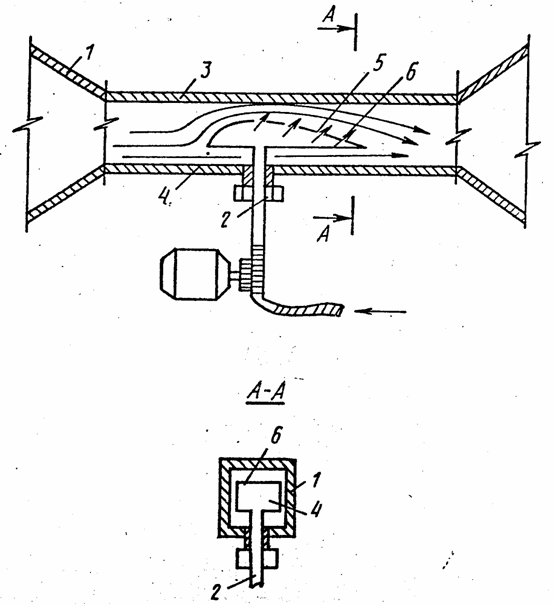

Эжектор (см. рисунок) содержит патрубки 1 и 2 подачи активной и пассивной сред и камеру 3 смешения с размещенным в ней полым телом 4 обтекаемой формы, внутренняя поверхность которого соединена с патрубком 2 подачи пассивной среды и сообщена с камерой смешения посредством отверстий 5, выполненных на его поверхности 6, обращенной к выходному сечению камеры смешения. Обтекаемое тело выполнено в виде аэродинамического крыла и установлено с возможностью поперечного перемещения относительно камеры смешения, а поперечные сечения обтекаемого тела и камеры смешения выполнены прямоугольными.

Эжектор работает следующим образом. При обтекании тела 4 активной средой на его криволинейной поверхности 6 создается разрежение, благодаря чему пассивная среда через отверстие 5 поступает в камеру смешения. При перемещении обтекаемого тела из-за влияния стенки камеры смешения изменяется скорость активной среды над поверхностью 6, вследствие чего изменяются давление и расход пассивной среды. Это приводит к изменению соотношения расхода активной и пассивной сред и производительности эжектора.
