Система позволяет учитывать поступление в цех следующих энергоносителей:

- кислорода по двум вводам в цех;

- природного газа;

- азота;

- азота на конвертеры;

- аргона;

- сжатого воздуха;

- доменного газа;

- пара;

- технической воды 3 атм. по двум вводам;

- технической воды 6 атм. по двум вводам;

- технической воды 12 атм. по двум вводам;

- питьевой воды по трем отделениям;

- теплофикационной воды на цех.

Для контроля текущего потребления энергоносителей на экраны видеотерминалов выдаются мгновенные значения измеряемых параметров. Для газовых энергоносителей производится расчет приведенного к нормальным условиям расхода. Учет расхода энергоносителей производится по вводам и в сумме на цех. Учет энергоносителей ведется:за час, за смену, за сутки, за месяц. Результаты расчетов выдаются на экраны видеотерминалов или на принтер.

Все параметры проверяются на рабочие границы, при выходе за которые выдается звуковой сигнал и в базу данных заносятся данные с интервалом в одну минуту до возвращения параметра в норму. Ведется протокол работы системы.

В состав системы входят:

- персональный компьютер промышленного исполненияasem (xt) с винчестерским диском 20 Мб и мультипортом pres-4b, дисководом 3,5", арифметическим сопроцессором 8087, цветным монитором и клавиатурой;

- два видеотерминала СМ 7238-07;

- принтер СМ 6337;

- преобразователь измерительный цифровой многоканальный Ш-711;

- три конвертера «токовая петля/rs 232».

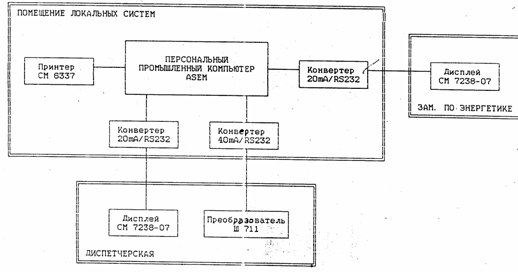

На рисунке приведена схема расположения технических средств. АСУ" ЭНЕРГО " ККЦ работает под управлением операционной системы qnx2.

Внедрение системы позволило вести оперативный контроль за потреблением энергоресурсов в кислородно-конвертерном цехе. Непроизводительные потери энергоносителей сократились на 1-2% от их общего потребления.

Состав и расположение технических средств системы
