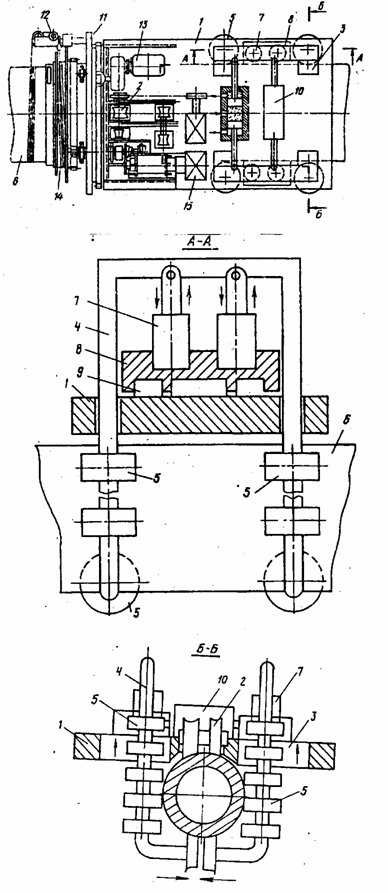

Машина (см. рисунок) содержит корпус 1 и механизм передвижения, включающий приводные ролики 2, размещенные в пазах корпуса. В корпусе имеются дополнительные пазы 3, в которых размещены траверсы 4 с системами холостых вертикальных и горизонтальных роликов 5, опирающихся на трубопровод 6. Траверсы закреплены посредством силовых цилиндров 7 на каретках 8. Каретки установлены на корпусе посредством роликов 9 с возможностью перемещения от привода 10 в направлении, перпендикулярном горизонтальному перемещению машины. Кроме того, машина содержит механизм намотки и натяжения проволоки, включающий водило 11 с укладчиком проволоки 12 и электропривод 13, а также катушки 14 с электроприводом 15.

Машина работает следующим образом. При бандажировании трубопровода с небольшим диаметром в две крайние полости горизонтальных гидроцилиндров привода подается жидкость, поршни гидроцилиндров смещаются навстречу друг другу. При этом каретки также смещаются навстречу одна другой (перемещаясь по роликам относительно корпуса). При перемещении кареток одновременно с ними перемещаются траверсы в пазах навстречу одна другой. Установленные на траверсах вертикальные холостые ролики фиксируют горизонтальный диаметр трубопровода. При перемещении штоков вертикальных гидроцилиндров 7, установленных на каретках, траверсы перемещаются вверх. Одновременно поднимаются нижние холостые горизонтальные ролики. Вертикальный диаметр трубопровода фиксируется между холостыми горизонтальными роликами и приводными горизонтальными роликами. При таком положении роликов осуществляется передвижение машины по трубопроводу малого диаметра.

При необходимости бандажирования трубопровода большого диаметра в среднюю полость горизонтального гидроцилиндра подается под давлением рабочая жидкость, а в крайних полостях давление снимается. Штоки гидроцилиндров раздвигаются в противоположном направлении. При этом обе каретки раздвигаются в противоположном направлении с помощью роликов относительно корпуса. Обе траверсы, соединенные с каретками, раздвигаются в противоположном направлении в пазах корпуса. Положение холостых вертикальных роликов устанавливается соответственно горизонтальному диаметру трубы. Установленные на каретках вертикальные гидроцилиндры опускают траверсу в нижнее положение. Положение холостых горизонтальных роликов устанавливается соответственно вертикальному диаметру трубы. Верхнее положение вертикального диаметра фиксируется приводными горизонтальными роликами.

Универсализация машины позволяет достаточно быстро производить изменение ходовой части механизма поступательного перемещения при переходе с бандажирования труб малого диаметра к бандажированию труб большого диаметра. Сокращение времени изменения ходовой части механизма перемещения позволяет повысить производительность труда при бандажировании трубопроводов.

Бандажирование нефтепровода с помощью предлагаемой машины позволяет экономить до 30% листового проката и 40% электроэнергии, сокращает простои нефтепровода по сравнению с традиционной технологией ремонта трубопровода.

Машина для бандажирования трубопровода
