Номер

83-096-99

Наименование проекта

Способ восстановления деталей типа вала высокоскоростной аргонодуговой наплавкой

Назначение

Ремонт деталей типа вала высокоскоростной аргонодуговой наплавкой

Рекомендуемая область применения

Сварка и наплавка при ремонтных работах

Описание

Для восстановления шеек валов диаметром 30-60 мм используется способ высокоскоростной аргонодуговой наплавки.

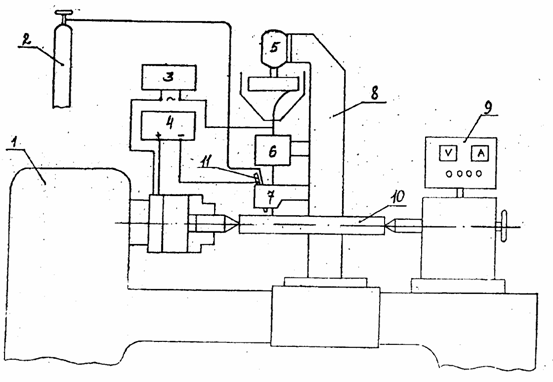

Установка для высокоскоростной аргонодуговой наплавки (см. рисунок) содержит вращатель 1, на суппорте которого установлена наплавочная головка 8. На стойке наплавочной головки закреплены электродвигатель 5 с кассетой для присадочной проволоки, проволокоподающий механизм 6, мундштук 7 с направляющим каналом для подачи присадочной проволоки, а также установлен неплавящийся вольфрамовый электрод 11. Установка работает следующим образом. От источника питания постоянного тока 4 с положительной клеммы ток подводится к наплавляемой детали через токосъемник, установленный на шпинделе вращателя, а с отрицательной клеммы - к неплавящемуся электроду. Электрическая дуга зажигается между неплавящимся электродом и вращающейся деталью 10, а в зону горения дуги подается присадочная проволока. Неплавящийся электрод и зона наплавки защищены от воздействия кислорода инертным газом - аргоном, подаваемым из баллона 2. Для подогрева присадочной проволоки используется трансформатор 3. Управление процессом наплавки производится оператором с помощью пульта управления 9.

Наплавка деталей предлагаемым способом позволяет получить толщину наплавляемого слоя 0,3-0,6 мм, при этом производительность по площади наплавляемой поверхности достигает 150 см 2/мин. Вследствие высокой (0,3 и более м/с) скорости наплавки значительно снижается термическое воздействие электрической дуги.



Принципиальная схема установки

Преимущества перед известными аналогами

Снижены толщина наплавляемого слоя и термическое воздействие дуги

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 20 % повысилась производительность по площади наплавляемой поверхности и скорости наплавки

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

09.10.2006
