Измерение осуществляется с помощью свободно вынимаемого оптического элемента прибора УПОИВ-2 (см. рисунок). Оптический элемент с помощью винта зажимается во втулке, запрессованной в рамку. Вся эта конструкция при измерении устанавливается на блок двигателя. В крышке шатуна просверлено отверстие диаметром 8 мм, а во вкладыше - диаметром 6 мм. Отверстие в крышке во время работы сопряжения закрывается резьбовой пробкой. При измерении лунок после удаления резьбовой пробки поверхность вала в отверстии промывается тампоном, смоченным бензином. Лунка освещается лампочкой. Грубая настройка оптического элемента производится перемещением его во втулке, а четкость изображения доводится с помощью объективов оптической части.

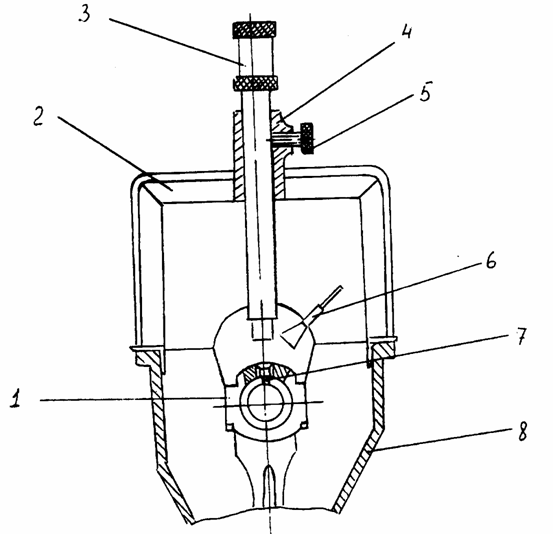

Приспособление:

1 - крышка шатуна; 2 - рамка; 3 - оптический элемент;4 - втулка; 5 - винт;

6 - лампочка; 7 - лунка; 8 - блок двигателя
