ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 83-064-99 |
|
Наименование проекта Приспособление для проверки и подбора интегральных микросхем радиостанции технологической связи |
|
Назначение Проверка исправности и отбор микросхем |
|
Рекомендуемая область применения Связные радиостанции |
|
Описание
В соответствии с руководством по ремонту радиостанции pr22, при замене микросхем требуется не только проверка исправности вновь устанавливаемой интегральной микросхемы hba81oДs, но и отбор микросхемы с нужными свойствами . Для проверки исправности и отбора микросхем разработано специальное приспособление, которое может использоваться также для проверки отечественных микросхем К174УН7, имеющих аналогичную с микросхемой НВА81ОДs цоколевку и параметры. Приспособление (см. рисунок) включает в себя разъем Х1, куда устанавливается испытуемая микросхема. Элементами r1-r5 и g1-g7 задается типовой режим работы микросхемы. Питание микросхема получает от аккумуляторной батареи gb1 через переключатель s1. Переключатель s2 используется для изменения режима работы микросхемы. Гнезда Х2 - входные, на них от звукового генератора подается сигнал частотой 1000Гц , амплитудой 5мВ. Гнезда Х3 - выходные, подключаются к осциллографу для визуальной оценки работоспособности микросхемы.
|
|
Преимущества перед известными аналогами Исключена установка бракованных микросхем и связанные с этим излишние перепайки монтажа |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Повысилось качество ремонта радиостанции, сократились связанные с ремонтом затраты на 15-20 % |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 06.10.2006 |

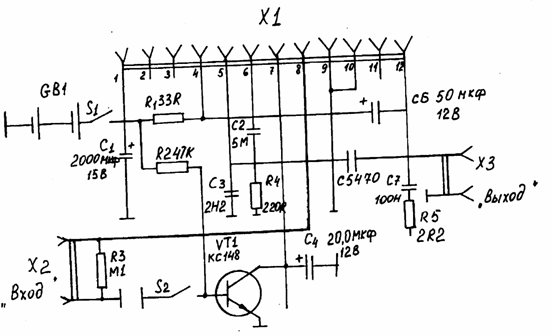

Электрическая схема устройства
