При создании железобетонных конструкций и сооружений возникает необходимость в прожигании или пробивании различного рода отверстий (например, для прокладки кабелей электросети, водо- и паропроводов, сточных технологических проемов и т.д.). В процессе пробивания отверстий в железобетоне с применением отбойных молотков неизбежно появляются трещины, что отрицательно сказывается на работоспособности конструкций в процессе эксплуатации. Наиболее эффективным способом является прожигание отверстий с использованием сварочных технологий. Известный в настоящее время способ резки железобетона большой толщины кислородным копьем связан с большим расходом кислорода и обладает невысокой производительностью в связи с относительно низкой температурой кислородного пламени.

Разработаны технология и оборудование для дуговой резки или прожигания железобетона на базе использования стандартных источников питания с жесткими внешними характеристиками. В соответствии с данным способом резки, независимая дуга зажигается между двумя графитовыми электродами, подводится к месту образования отверстия и по мере выплавления железобетона внедряется в толщину конструкции или сооружения (см. рисунок). Резка бетона происходит в сильно ионизированном замкнутом объеме, не требующем соблюдения условий обеспечения надежных повторных возбуждений сварочной дуги. Кроме того, отпадает необходимость в соблюдении определенной величины напряжения холостого хода, так как зажигание первичной дуги и разогрев графитовых электродов осуществляются посредством замыкания их третьим электродом. Диаметр прожигаемых отверстий зависит от площади поперечного сечения электродов.

Для обеспечения процесса резки изготовлены установки, обеспечивающие ручную и механизированную дуговую резку железобетона. Установки снабжены экраном, обеспечивающим удовлетворительную защиту резчика от высокотемпературного воздействия дуги; блоком крепления графитовых электродов и механизмом подачи электродов (при механизированной резке).

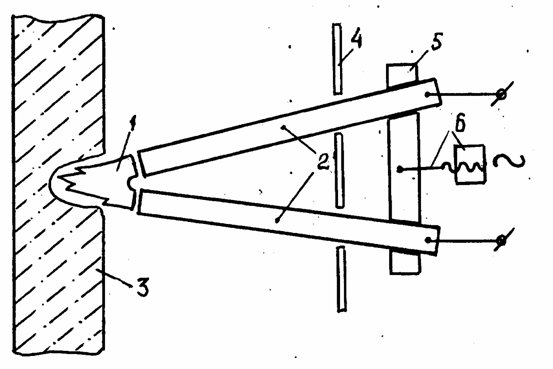

Принципиальная схема установки для прожигания отверстий в железобетоне с применением независимой дуги: 1 - дуга; 2 - графитовые электроды;3 - железобетон;4 - защитный экран; 5 - блок крепления электродов; 6 - механизм подачи
