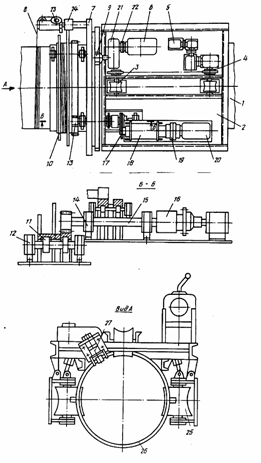

Устройство (см. рисунок) содержит корпус 2 с горизонтальными опорными валками 3 и 4, электроприводы 5 и 6 поступательного и вращательного перемещений, механизм 7 намотки проволоки 8, средство 9 натяжения проволоки и разъемную катушку 10 для проволоки. Катушка снабжена опорными роликами 11, установленными на подшипниках 12 на корпусе устройства, и зубчатым венцом, который находится в постоянном зацеплении с шестерней 13, насаженной на трансмиссионный вал 15, установленный на подшипниках 14. На другом конце этого вала расположена муфта 16 предельного момента, которая соединена через цепную передачу 17 с выходным валом коробки передач 18, связанной через муфту 19 с двигателем 20. Данные элементы устройства образуют механизм торможения катушки. Механизм вращательного перемещения имеет зубчатый венец, постоянно находящийся в зацеплении с шестерней, насаженной на вал редуктора 21, который через муфту 22 соединен с электродвигателем 6. Узел укладки проволоки механизма натяжения состоит из двух перпендикулярно расположенных роликов в виде блоков 23 и втулки 24 для обеспечения направления проволоки. На корпусе расположены площадки для установки приводов, корпусы опорных роликов и кронштейны для крепления вертикальных роликов 25. Корпус устанавливают на трубопровод 1 сверху, снизу охватывая трубу, подводят полукольцо 26 и скрепляют с корпусом болтами. На корпусе и полукольце крепят подшипники опорных роликов приводов, а также подпружиненные ролики 27.

Предлагаемая конструкция устройства обеспечивает ступенчатое регулирование скорости вращения катушки с проволокой при различных режимах работы, при этом достигается максимальное приближение массы вращающихся частей к оси вращения разъемного кольца механизма намотки. Кроме того, повышение устойчивости устройства на трубе в траншее за счет регулирования зазоров позволило повысить качество бандажирования путем установки регулярного шага укладки проволоки, что увеличивает продолжительность работы без замены катушки с проволокой и повышает производительность.
