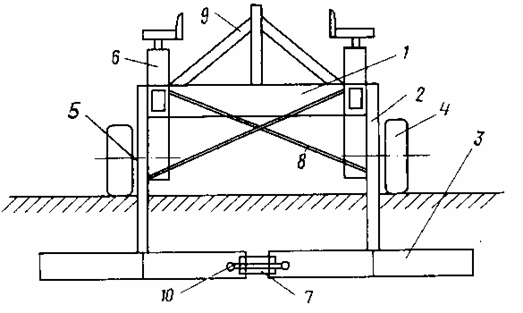

Разработано более надежное и менее металлоемкое, по сравнению с аналогами, почвообрабатывающее орудие, состоящее из рамы 1 (см. рисунок) с закрепленными на ней посредством стоек 2 стрельчатыми лапами 3, опорными колесами 4, дисковыми ножами 5 и винтовым механизмом 6;жесткого звена 7;гибких элементов 8 и навесного устройства 9.

Почвообрабатывающее орудие

Дисковые ножи закреплены на одном винтовом механизме с опорными колесами и расположены в вертикальной плоскости, совпадающей с продольной плоскостью стойки каждой лапы. Стойка каждой лапы посредством гибких элементов соединена с рамой в точках, расположенных со стороны смежных лап. Гибких элементов может быть несколько. Правое и левое крылья смежных лап соединены между собой жестким звеном через шарниры 10, расположенные по краям звена. При этом звено выполнено в виде плоского ножа, рыхлящего почву в месте соединения крыльев смежных лап. Почвообрабатывающее орудие работает следующим образом. При заглублении лап дисковые ножи прорезают в почве щели в продольной вертикальной плоскости, по которым движутся стойки каждой лапы. Дисковые ножи одновременно разрезают сорняки и пожнивные остатки, что исключает забивание ими стоек, снижает тяговое сопротивление орудия и улучшает качество обработки почвы. Жесткое звено связывает стойки сменных лап, в результате чего образуется замкнутый статически неопределимый контур, состоящий из элементов рамы, стоек, правого и левого крыльев смежных лап. Это существенно повышает жесткость и прочность стоек, лап и элементов рамы, а также устойчивость хода лап и орудия в целом. Кроме того, боковому отклонению связанных между собой стоек в любую сторону, перпендикулярную направлению движения орудия, препятствуют гибкие элементы. Так, при деформации стоек в сторону правой лапы в работу вступает гибкий элемент, присоединенный к стойке правой лапы. При отклонении стоек в левую сторону натягивается гибкий элемент, присоединенный к стойке левой лапы. Таким образом, гибкие элементы придают дополнительную прочность и жесткость стойкам, повышают устойчивость хода всех лап орудия.

Использование предлагаемого почвообрабатывающего орудия позволило уменьшить сечение стоек, лап и элементов рамы, снизить металлоемкость всего орудия на 10-15%, повысить надежность орудия и качество обработки почвы.
