Инновации бизнесу. Устройство для селективного подбора приводных ремней

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

83-004-99

Наименование проекта

Устройство для селективного подбора приводных ремней

Назначение

Контроль длины приводных клиновых ремней, в том числе при подборе их для работы в двухручьевом приводе

Рекомендуемая область применения

Обслуживание и ремонт автомобильной техники

Описание

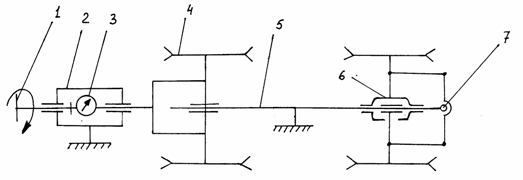

Устройство (см. рисунок) включает в себя две пары шкивов 4 на осях, закрепленных на подвижных тележках 6, которые перемещаются по направляющей раме 5;нагрузочное устройство с динамометром 3 и рамкой 2, имеющей тяговый винт 1;измерительное устройство 7. Для проверки длины каждый ремень надевают на два шкива. К одной паре шкивов прикладывают нормированное усилие. Для равномерного распределения натяжения и правильной посадки ремня шкивы после надевания и предварительного натяжения ремней проворачивают на 3-5 оборотов. С помощью тягового винта создают необходимое натяжение ремней и на измерительном устройстве считываются разность длин ремней и длина каждого из них. По формуле определяют длину ремня, которая не должна превышать величины, указанной в справочных таблицах.

Устройство универсально, просто по конструкции;обеспечивает одновременный контроль двух ремней и точность фиксации разницы их длины;позволяет измерить длину всех клиновых ремней в соответствии с требованиями нормативно-технических документов.
