Номер 82-038-99 |
|
Наименование проекта Штамп для гибки деталей типа коробки |
|
Назначение Предназначяен для гибки деталей типа коробки ил листового материала |
|
Рекомендуемая область применения Рекомендуется для применения в случаях, когда ход пресса недостаточен для съема детали |
|
Описание Конструкция отличается наличием составного пуансона, имеющего две ползушки 2 (см. рис.) и сердечника 3. Принцип работы штампа заключается в следующем. При ходе ползуна пресса вниз заготовка, уложенная в фиксатор 1, зажимается между прижимом 7 и ползушками. Усилие буфера больше суммарного усилия четырех пружин 5, поэтому прижим находится в верхнем положении и стоит на месте, а ползушки разъезжаются. Габаритные размеры пуансона (83,28х40х75 мм) соответствуют необходимым размерам готовой детали. Верхняя поверхность ползушек упирается в опору 4, конструкция пуансона становится жесткой, начинается гибка детали. При ходе ползуна пресса вверх ползушки по сердечнику толкателями 6 сдвигаются к центру. Габаритные размеры пуансона при этом становятся равными 59х40х75 мм. После гибки готовая деталь остается на прижиме и легко удаляется из зоны штамповки.

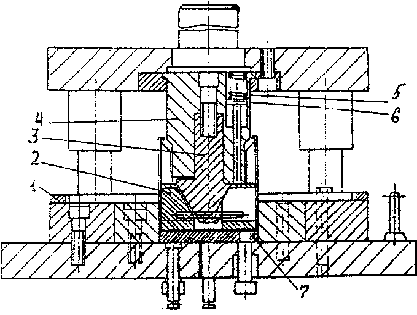

Рис. Штамп для гибки |
|
Преимущества перед известными аналогами Сокращается количество операций на прессе |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Повышение производительности труда |
|
Возможность передачи за рубеж За рубеж не передаётся |
|
Дата поступления материала 23.09.1998 |
