Состоит (см. рис.) из рамы 1, катушки 2, которая крепится на валу 3 в кронштейне 4, натяжных болтов 5, собачек 5 и 7, рукоятки 8, педали 9, связанной со штангой 10, храповых колес 11 и 12, расположенных на одной оси 13 с ответной частью 14 к пожарному рукаву.

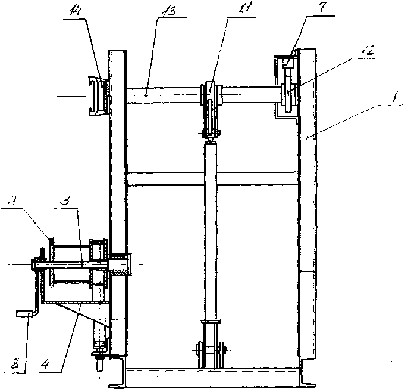

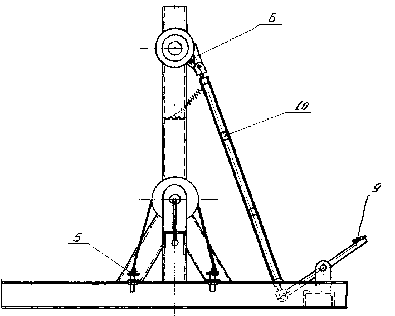

Рис. Приспособление для заделки пожарных рукавов

На катушку предварительно наматывают проволоку, затем устанавливают ее в кронштейне и крепят на валу. К ответной части присоединяют пожарный рукав. При нажатии на педаль приходит в движение штанга с собачкой, собачка вращает храповое колесо жестко закрепленное на оси. Таким образом, вращается пожарный рукав и происходит намотка проволоки. Натяжение проволоки регулируется натяжными болтами и тормозной лентой. От проворота в обратную сторону служит храповик 12 с собачкой 7.

Условно-годовой экономический эффект -27400 рублей.
