На культиваторах для сплошной обработки почвы и на пропашных куль­тиваторах применяют преимущественно стрельчатые лапы захватом 145, 150, 160, 220, 250, 270 и 330 мм. Они бывают плоскорежущими и универ­сальными. Последние имеют угол заточки 28...30° и подъема 16°. При своем движении в почве, помимо подрезания сорняков производят и рых­ление. Однако подрезанные сорняки не выносятся на поверхность поля, а при плотной и комковатой структуре не производится качественное рыхление почвы. Для решения этой задачи можно модернизировать в ус­ловиях ремонтных мастерских конструкцию стрельчатой лапы установкой на нее вертикальных ножей так, чтобы они выносили на поверхность по­ля подрезанные основной лапой сорняки.

На лапы шириной захвата до 160 мм достаточно установить три допол­нительных ножа, а на лапы шириной 220 мм и более - пять.

Вертикальные ножи можно изготовить из полосовой стали с высоким содержанием углерода или из выбракованных стрельчатых лап. Их прива­ривают так, как показано (см. рис.1).

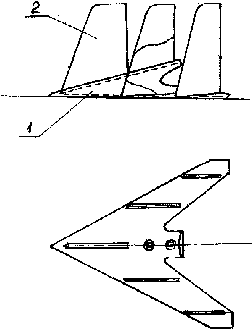

Рис. 1. Модернизированная стрельчатая лапа культиватора:

1 - лапа культиватора, 2 - вертикальные ножи

Наклон ножей от вертикали должен быть таким, чтобы устранить воз­можность обволакивания их растительными остатками.

Если лапа при движении в почве встречается с сорняком, то она его подрезает, а сопротивление сорняка на кромке вертикального ножа да­ет составляющую Т, которая стремится продвинуть стебель вдоль лез­вия (выносит на поверхность поля). Условие скольжения стебля вдоль ножа (см. рис.2).

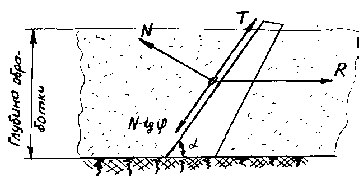

Рис. 2. К расчету угла наклона вертикального ножа

f = n * tgj< t="">

гдеj-угол трения стебля о лезвие.

Из рис.2 видно, что

n = r * sina

t = r * cosa

Тогда неравенство выразится

tga* tgj<>

откуда

a< (90°-j)="">

Условие (2)обеспечивает скольжение сорняка без обволакивания лез­вия. Уголaзависит от состояния почвы. Опыт эксплуатации вертикаль­ных ножей показывает, что на песчаных почвах (картофельные поля)a=37...40°, а для работы на черноземных почвахa=27...30°.
