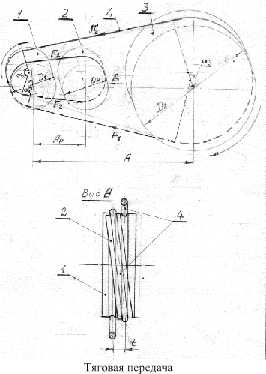

Содержит ведущий 1 (см. рисунок), натяжной 2 и ведомый 3 шкивы и ремень 4.Последний одет таким образом, что его ветви обхватывают шкивы 2, 3 по одному разу, а шкив 1 - два раза. Для точного направления ветвей гибкой связи (ремня) в канавки ведущего шкива натяжной наклонен к плоскости его вращения на величину шага канавок. Усилие ведущей ветви f1 остается постоянным , а усилие ведомой ветви f 2Т может быть весьма малым .Оно рассчитывается по формуле Эйлера ( см.формулу 1)

.В известной передаче открытого типа с одним обхватом ведущего шкива усилие f2 выглядит несколько иначе (формула 2)

.При одинаковой величине усилия f 1 в формулах 1,2 справедливо равенство (формула 3),

из которого следует равенство (формула 4).

Расчет показывает, что при одинаковых усилиях ведущих ветвей f1 усилие f2t ведомой ветви гибкой связи в тяговой передаче может быть в 8-10 раз меньше аналогичного усилия f2 ведомой ветви известной передачи открытого типа.

По результатам испытаний величина тягового усилия описанной передачи оказалась в 4 раза меньше величины начального натяжения, равного полусумме f2t и f1 .

Повышена долговечность ремней в тяговых передачах за счет двукратного обхвата ведущих шкивов, что при низких начальных натяжениях увеличивает их тяговую способность. Исчезла необходимость частых подтяжек ремней, повышена предельная величина передаточного отношения.
