Номер 77-084-99 |
|
Наименование проекта Преобразовательный модуль. |
|
Назначение Формирование контрольного сигнала приемных устройств СВЧ в контрольно-измерительной аппаратуре сантиметрового диапазона. |
|
Рекомендуемая область применения Передающие устройства для формирования сигнала несущей частоты. |
|
Описание
Результат выполнения технологической разработки. Преобразователь выполнен по гибридно-интегральной технологии. Сместитель и аттенюаторы изготовлены на подложке из материала "поликор", толщиной 1 мм. С целью получения развязки между цепями сигнала и гетеродина балансный смеситель выполнен на комбинации микрополосковой и щелевой линии. Использованы бескорпусные диоды типа 3Аii7А-6. Аттенюаторы выполнены на микрополосковой линии с использованием диодов типа 2А536А-5.

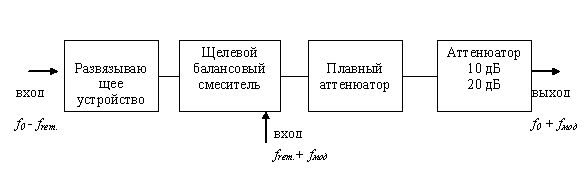

Электрическая структурная схема Корпус штампованный, герметичный, герметизация лазерной сваркой в среде аргона. Присоединительные разъемы типа СРГ50-751ФВ. |
|
Преимущества перед известными аналогами По сравнению с волноводными аналогами - преимущество в массо-габаритных характеристиках в 5-10 раз. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение материалоемкости на 25%. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 02.10.1999 |
