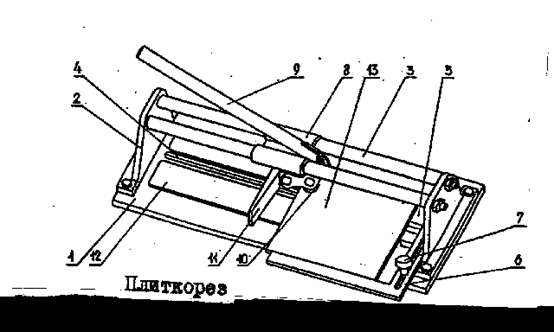

Плиткорез (см.рисунок) состоит из основания 1 с расположенными на нем двумя стойками 2, которые соединены направляющими 3. На основании расположены зуб 4, упор 5, линейка 6, которая фиксируется ручкой 7. По направляющим 3 перемещается каретка 8 с рукояткой 9, в рычаге которой расположены режущий ролик 10, ломатель 11. На основание 1 приклеены две резиновые полосы 12.

Плиткорез надежно устанавливают на ровную горизонтальную поверхность. Перед началом работы тщательно очищают направляющие и смазывают тонким слоем масла И-20А ГОСТ 20799-88. Регулируют линейку 6 на необходимую ширину отрезаемой полосы плитки. Устанавливают плитку 13 на плиткорез, забазировав по упору 5 и линейке 6. Отводят каретку 8 в крайнее положение за пределы размера плитки. Подводят каретку так, чтобы ролик коснулся края плитки, и продвигают каретку вперед, производя надрез плитки. Затем, не меняя положение плитки относительно зуба 4, отводят каретку 8 на середину плитки, поднимают рукоятку 9 так, чтобы ломатель 11 встал своей рабочей поверхностью на плитку 13 и толчковым движением вниз, производят ломку плитки по надрезу.
