Результат выполнения конструкторской разработки.

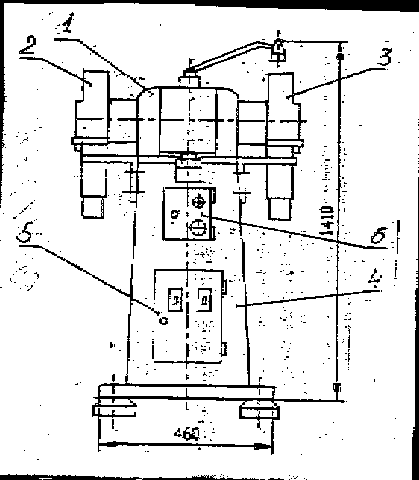

Станок состоит из двух основных узлов : станины и головки (см.рисунок). Головка представляет собой односкоростной электродвигатель 1, вал которого является шпинделем станка. Статор, ротор и крыльчатка вентилятора размещены в корпусе, состоящим из чугунного корпуса статора и двух крышек с размещенными в них шарикоподшипниковыми опорами. Подшипниковые опоры представляют собой сдуплексированные радиально-упорные шарикоподшипники. В качестве привода использован встроенный односкоростной электродвигатель. Электродвигатель охлаждается за счет циркуляции воздуха в головке и станине, для чего опорные плоскости крышек головки имеют окна, связующие внутренние полости станины и головки.





                                        Станок для заточки резцов

Для крепления защитных кожухов 2 и 3 на крышках головки есть две цапфы. Станина 4 выполнена в виде стальной конструкции с размещенным на ней электрошкафом. В верхней опорной поверхности есть два окна, соединяющих внутреннюю полость станины с окнами для охлаждения электродвигателя в головке. Внутри станины укреплена панель с электрооборудованием 5. Доступ к электрооборудованию разрешает отверстие в передней стенке, закрываемой дверкой. На передней стенке станины смонтирован пульт управления 6. Кожухи защитные 2 и 3 крепятся через хомут на крышке головки. С боку кожуха имеется откидная заслонка, обеспечивающая доступ к кругу при его замене. Шлифовальные круги крепятся на головке с помощью оправок, шайб и зажимных гаек. Балансировку кругов производят на балансировочном станке, до установления круга в безразличное равновесие.
