Номер

77-025-99

Наименование проекта

Съемник изоляции универсальный

Назначение

Снятие изоляции с электропроводов, имеющих диаметры сердечников от 0.8 до 3 мм.

Рекомендуемая область применения

Разделка проводов.

Описание

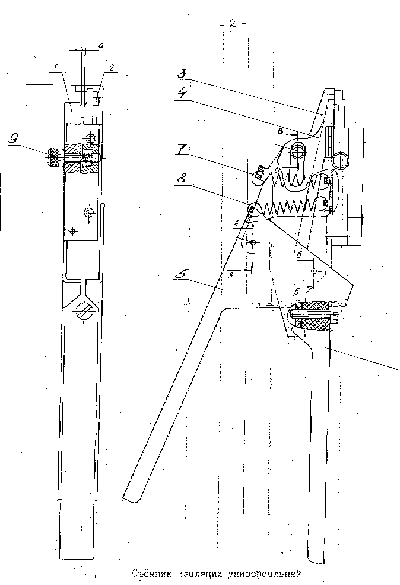

Съемник состоит ( см.рисунок ) из двух съемников 1 и 2, губок 3,4, рычагов 5,6, связанных между собой при помощи винтов, пластин, осей, втулок и др. деталей.Электропривод вставляется в паз между съемниками. Смещая рычаги друг к другу, приводим в движение закрепленные на них губки, которые сближаясь, зажимают и протягивают электропривод через острые кромки съемников. В результате происходит надрез и снятие изоляции. В конструкции предусмотрена пружина 7 для возврата губок в первоначальное положение и пружина 8 для возврата рычагов в исходное положение. Регулировка зазора съемниками осуществляется с помощью подпружиненного винта 9.

Преимущества перед известными аналогами

Возможность быстрого и легкого снятия изоляции с электропроводов за одну операцию (одновременно происходит надрез и снятие изоляции ).

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение производительности труда.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

24.09.1999
