Номер

77-018-99

Наименование проекта

Волочильный стан

Назначение

Холодное волочение круглого прутка, труб и другого профильного металла (квадрата, шестигранника).

Рекомендуемая область применения

Холодное волочение

Описание

Результат выполнения конструкторской разработки.

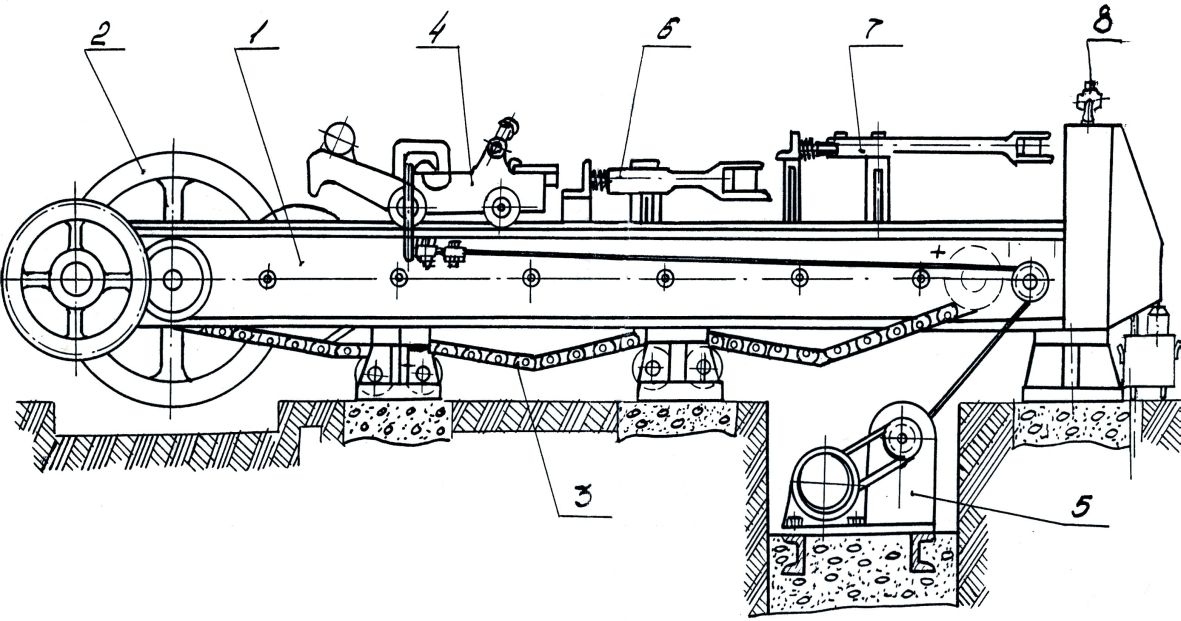

Состоит из станины1 (см. рисунок), главного привода 2 с тяговой цепью 3, тележки 4 с механизмом для автоматического захвата прутков, механизма ускоренного возврата тележки 5, сбрасывателей протянутых прутков 6 и 7. Управление производится оператором с пульта.

                                                    Волочильный  стан

Работает стан слудующим образом. Волочильная тележка механизмом возврата подгоняется к стойке с фильерами станины, и с помощью специальных рычагов ее плашки захватывают выступающие из фильеров концы прутков. Крюк тележки падает, сцепляясь с непрерывно движущейся цепью. Начинается процесс волочения. Тяговая цепь выполняется бесконечной и перемещается по рабочему столу. Верхняя часть ее находится в желобе, а нижняя поддерживается барабанами.Для увеличения долговечности цепь периодически смазывается.

После окончания волочения, вследствие резкого падения упругих сил, тележка освобождает прутки, которые убираются сбрасывателями. Нагрузка на цепь снижается и цепь выпадает из крюка. Однако крюк удерживается над цепью, после чего тележка может быть возвращена к фильерам.



Преимущества перед известными аналогами

Расширение технологических возможностей

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда на 30%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.09.1999
