ИННОВАЦИИ БИЗНЕСУ

Номер

77-015-99

Наименование проекта

Резцедержавка специальная

Назначение

Прорезка кольцевых канавок в детали ( вал КПП ), имеющей жесткие допуски по ширине канавок, по их диаметру и по расположению вдоль оси детали.

Рекомендуемая область применения

Обработка металлов резанием.

Описание

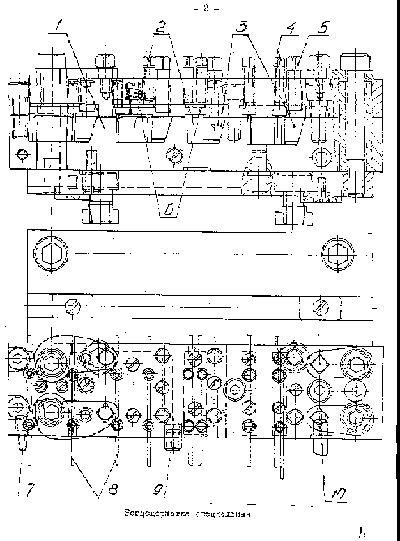

В корпусе 1 (см. рисунок) установлено девять пластинчатых резцов 8,причем каждый резец по ширине равен ширине обрабатываемой канавки.Точные размеры между канавками обеспечиваются благодаря специальным мерным плиткам 2 между резцами, а также точными размерами между пазами, в которых устанавливаются резцы, мерные плитки и клинья 3.Зажим резцов и мерных плиток осуществляется клиньями 3, планками 6 и винтами 4 и 5.

Настройка резцов по диаметру производится по специальному съемному шаблону, который устанавливается на установочные пальцы 7 и 10 и крепится к корпусу винтом 9.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

16.09.1999
